OpenPBR

DesignerはデフォルトでOpenPBRマテリアルモデルを採用しており、異方性（anisotropy）、トランスミッション（transmission）、ファズ（fuzz）といった、いくつかの複雑な視覚効果をサポートしています。

Designerに用意されているデフォルトのグラフテンプレートやマテリアルサンプルは、すべてこのOpenPBRモデルをベースに構築されています。

このシェーダーのプロパティはOpenPBRのパラメータリファレンスに準拠しており、ラスタライザ、GPUパストレーサー、およびOpenGL 3Dレンダラーの間で共通して使用されます。

UVs

パラメータ名  型  初期値  説明

Tiling

 Float 1.0 1つのUVセル内におけるテクスチャの反復（リピート）回数。値が高くなるほど、テクスチャがより多く反復されます。

Enable physical size from graph（グラフの物理サイズを有効化）

 Boolean False マテリアルを適切なスケール（実寸大）で表現するために、グラフの Physical size（物理サイズ） に応じてタイリングを自動的に調整します。

UV scale

 Float2 1.0, 1.0 U軸とV軸で個別の倍率を指定し、タイリングのスケールを調整します。値が高くなるほど、テクスチャの反復回数が増えます。

Base

Parameter 型 初期値 説明
Weight Float 1.0 拡散反射および金属ベースからの反射強度に掛ける乗数。
Color Float3 0.8, 0.8, 0.8 拡散反射および金属ベースからの反射の色。
Metalness Float 0.0 ベースマテリアルの金属的な質感を指定します。純粋な絶縁体から純粋な金属まで、ベースの状態を無段階で調整します。
Diffuse roughness Float 0.0 拡散反射の粗さ。値が高くなるほど、表面がより平坦に見えるようになります。

Splecular

Parameter 型 初期値 説明
Weight Float 1.0 鏡面反射率を乗算します。
Color Float3 1.0, 1.0, 1.0 鏡面反射の色。
Roughness Float 0.3 鏡面反射の粗さ。値が小さくなるほど反射が鮮明になり、値が大きくなるほど反射がぼやけます。
Anisotropy Float 0.0 金属または絶縁体ベースの粗さの方向的な偏り。接線方向に沿ってハイライトが引き伸ばされます。
IOR Float 1.5 絶縁体ベースの屈折率。

Transmission

Parameter 型 初期値 説明
Weight Float 0.0 透明な絶縁体ベースと不透明な絶縁体ベースの間の混合ウェイト。値が大きいほどマテリアルの透明度が高くなります。
Color Float3 1.0, 1.0, 1.0 表面下におけるベールの法則に従った体積吸収による透明ベースの色を制御します。
Depth Float 0.0 ベールの法則に従い、光が透明ベースの内部を進んで完全に透過色になるまでの距離を指定します。
Scatter Float3 0.0, 0.0, 0.0 透明ベースの内部で体積散乱する光の色を制御します。
Anisotropy Float 0.0 透明ベース内における体積散乱の方向的な偏りの量。
Dispersion scale Float 0.0 波長分散の量を線形にスケーリングします。
Abbe number Float 20.0 絶縁体媒体の物理的なアッベ数。波長によって絶縁体の屈折率がどの程度変化するかを表します。

Surface

Parameter 型 初期値 説明
Weight Float 0.0 不透明な絶縁体ベースにおける、拡散反射とサブサーフェス・スキャッタリングの間の混合ウェイト。
Color Float3 0.8, 0.8, 0.8 サブサーフェス・スキャッタリング媒体の観察される反射色。
Radius Float 1.0 サブサーフェス・スキャッタリングの平均自由行程の長さのスケール。
Radius scale Float3 1.0, 0.5, 0.25 subsurface_radiusに対するRGBの乗数であり、チャンネルごとの散乱平均自由行程を設定します。
Anisotropy Float 0.0 サブサーフェス・スキャッタリングの位相関数を制御します。0は光を均一に散乱させ、正の値は前方へ散乱、負の値は後方へ散乱します。

Coat

Parameter 型 初期値 説明
Weight Float 0.0 マテリアルの上にある反射性クリアコート層の存在感のウェイト。カーペイントや油層などのマテリアルに使用します。
Color Float3 1.0, 1.0, 1.0 コート内での吸収による、クリアコート層の透明度の色。
Roughness Float 0.0 クリアコートの反射の粗さ。値が低いほど反射は鮮明になります。
Anisotropy Float 0.0 クリアコート層の粗さの方向的な偏り。その結果、コートの接線方向に沿ってハイライトが引き伸ばされます。
IOR Float 1.6 クリアコート層の屈折率。
Darkening Float 1.0 物理的なコートの暗化効果を調整します。

Fuzz

Parameter 型 初期値 説明
Weight Float 1.0 ベルベットやサテンなどの布地、および塵の粒子を表現するために使用できる、ファズ層の存在感のウェイト。
Color Float3 1.0, 1.0, 1.0 ファズ層の色。
Roughness Float 0.5 ファズ層の粗さ。

Emission

Parameter 型 初期値 説明
Luminance Float 0.0 ニト単位の輝度で表される、放射される光の量。
Color Float3 1.0, 0.0, 0.0 放射される光の色。

Thin Film

Parameter 型 初期値 説明
Weight Float 0.0 薄膜の被覆ウェイト。マルチトーンのカーペイントやシャボン玉などのマテリアルに使用します。
Thickness Float 0.5 ベース上の薄膜層の厚さ。
IOR Float 1.4 薄膜の屈折率。

Geometry

Parameter 型 初期値 説明
Opacity Float 1.0 マテリアル全体の不透明度。
Thin walled Boolean False 有効な場合、サーフェスは両面になり、無限に薄いシェルを表します。葉や紙などの形状的に非常に薄いオブジェクトに適しています。
Normal Float3 0.5, 0.5, 1.0 サーフェスの入力ジオメトリ法線。
Tangent Float3 1.0, 0.5, 0.0 入力ジオメトリ接線。
Coat normal Float3 0.5, 0.5, 1.0 コート層の入力法線。
Coat tangent Float3 1.0, 0.5, 0.0 コート層の入力ジオメトリ接線。
Height Float 0.5 法線方向へのディスプレイスメント量。ハイトの値がハイトレベルと等しい場合、ディスプレイスメントは発生しません。ディスプレイスメントは、元のブレンドされた法線サーフェスに対するサーフェス位置のスカラー変化です。テッセレーションによるディスプレイスメントが不可能または不要な場合、ハイトはバンプマップとして実装されることがあります。
Height level Float 0.5 ディスプレイスメントが発生しないハイトの値。ハイトレベルは、ディスプレイスメントを未変形のオブジェクトのサーフェスに対してシフトさせます。ハイトレベルが0の場合、すべてのディスプレイスメントは上方向になります。ハイトレベルが1の場合、すべてのディスプレイスメントはサーフェスより下方向になりますが、スケールと方向は同じまま維持されます。
Height scale Float 1.0 シーン空間単位でのディスプレイスメントまたはバンプのスケール。スケールの大きさと方向は、ハイトレベルの値に依存しません。
Ambient occlusion Float 1.0 遮蔽された領域を暗くするためのアンビエントオクルージョンマップ。白は完全に照らされた状態、黒は完全に遮蔽された状態を意味します。

既存のグラフとの互換性

OpenPBRのマテリアルプロパティの一部は、Designerに含まれる他のモデルとは異なる用途識別子を持っています。 Designerは、デフォルトモデルであるOpenPBRとの互換性を確保するために、いくつかの識別子を自動的に一致させます。

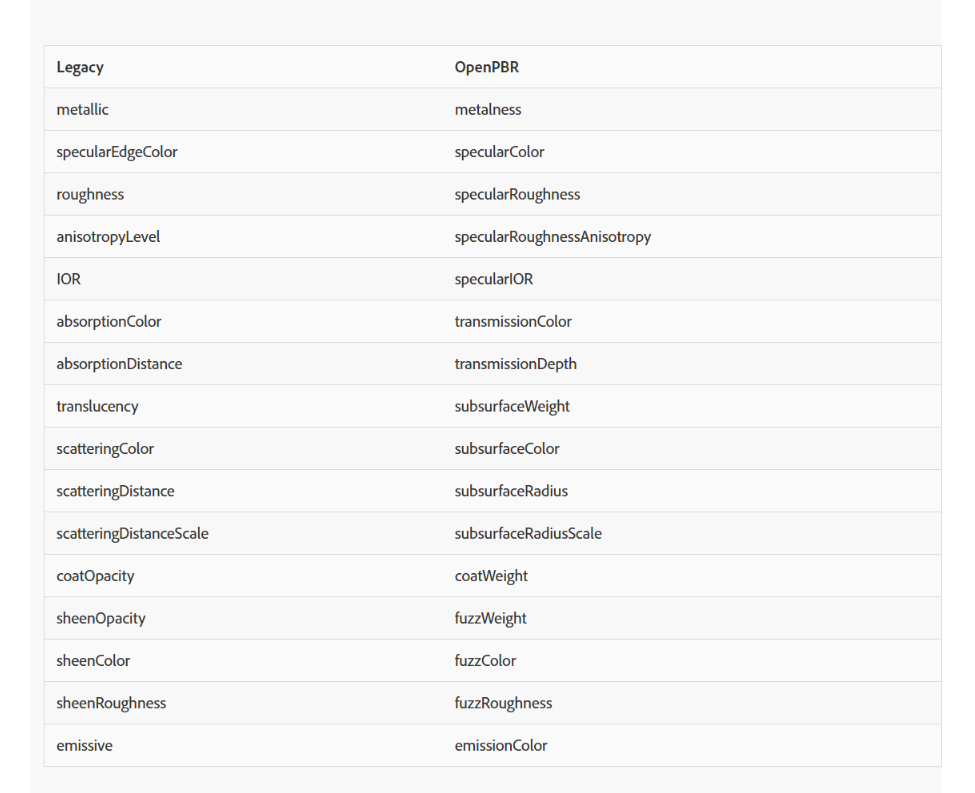

Legacy to OpenPBR usage mappings



関連情報

OpenPBRについて詳しく知るためのリソースを以下に紹介します。
