スムーズメッシュを尖らせたい・・・エッジフローの編集

 スムーズメッシュを使用すしたオブジェクトは全体がヌルけまが、エッジフローの編集をすることでコンポーネント毎に硬さを調整することができます。 このツールではそれぞれのコンポーネントの曲率を編集することで、形状に沿ってコンポーネントを移動しますので、スムーズメッシュをOFFとした時の形状も変化します。

  1. 気になるコンポーネントを選択します。
  2. メッシュの編集 > エッジ フローの編集 を実行します。
  3. polyEditEdgeFlowパネルが表示されるので、エッジフローの調整 の値を編集します。

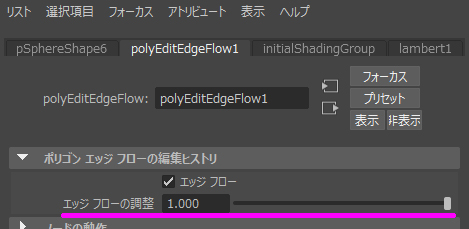

エッジフローの値はアトリビュートエディタの polyEdgeFlow タブ > エッジフローの調整 で編集できます。




-2.0


-0.5


0.3


1
