Nuke17で新しい3Dシステムのベータ表示が外れ正式リリースとなりました。

本チュートリアルでは、Reflective Surfaceノードを使用して3Dオブジェクトに反射質感を付ける手順を解説します。

手順1：基本シーンの構築

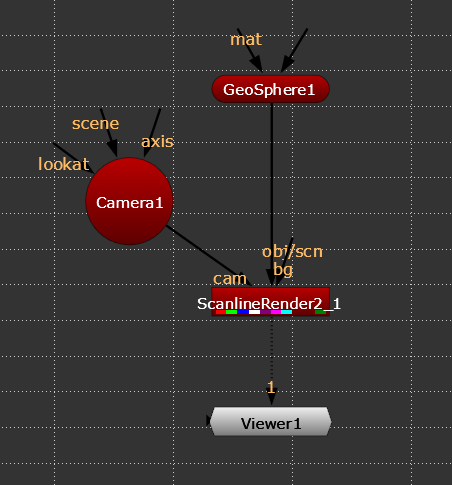

1. ノードの配置: 新しい3DノードからGeoSphere（球体）とCameraを配置し、位置を調整します。
2. レンダリング: ScanlineRender2に接続し、レンダリング結果を確認します。

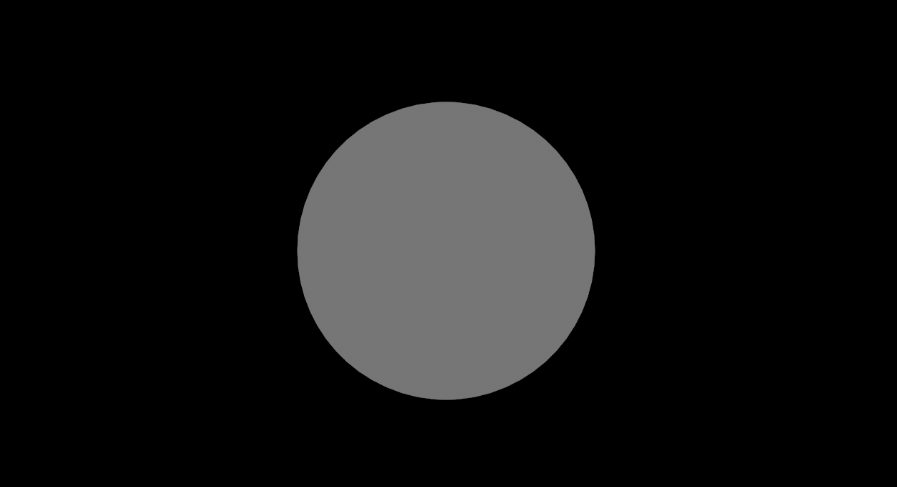

※この時点ではシェーダーやライトがないため、平面的な球体として表示されます。

手順2：Reflective Surfaceの適用

ノードの接続: ReflectiveSurfaceノードを作成し、GeoSphereのmat（マテリアル）入力に接続します。

• ※この時点では反射させるライトがないため、真っ暗な表示になります。

手順3：環境ライトの設定

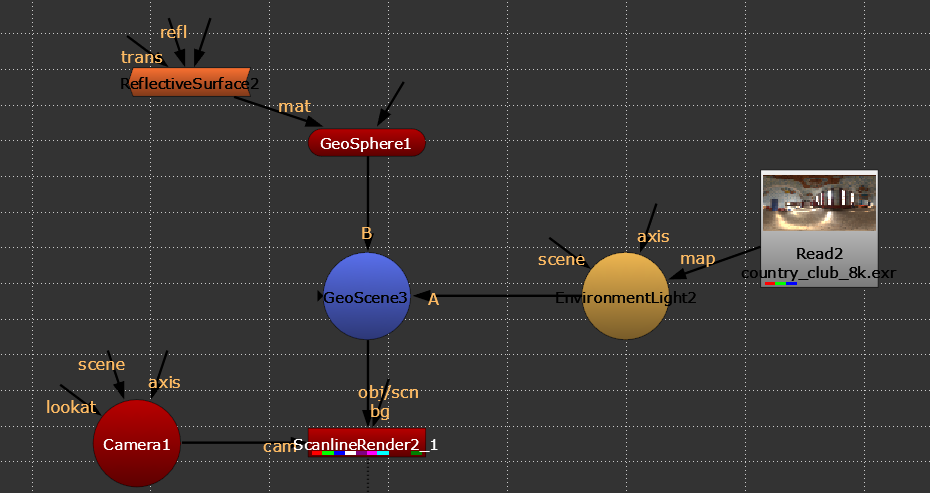

1. シーンへの追加: GeoSceneノードを追加し、そこにEnvironmentLightノードを接続します。

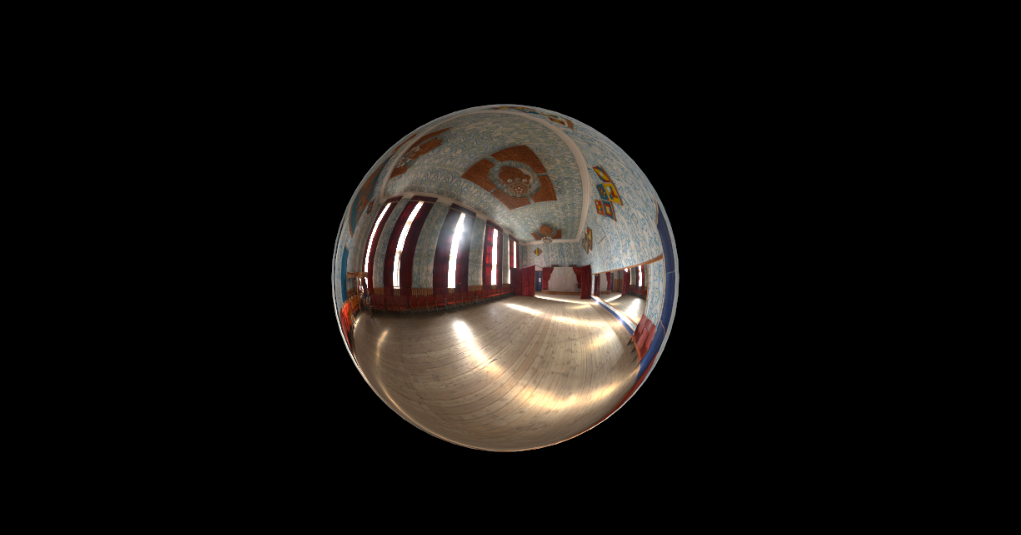

2. HDRの設定: EnvironmentLightのmap入力にHDRイメージマップを接続します。これにより、ジオメトリへ反射が追加されます。

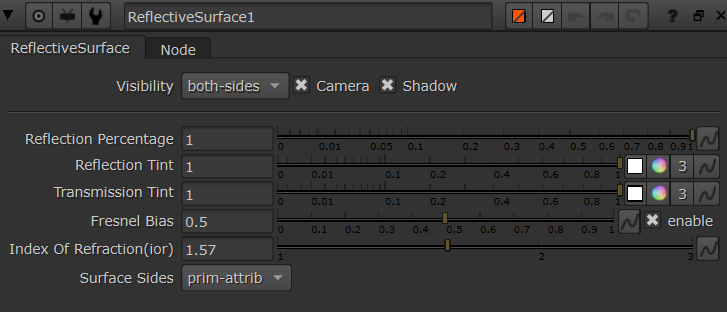

Reflective Surfaceノードの設定

• Visibilityの設定: 反射を表示する面をboth-sides（両面）、front-sides（前面）、back-sides（背面）から選択します。
• Reflection Percentageの設定: 反射率と透過率を制御します（0%〜100%）。
  • 100%: 鏡面やクロムメッキのような質感。0%: 透明なガラスやプラスチックのような質感。

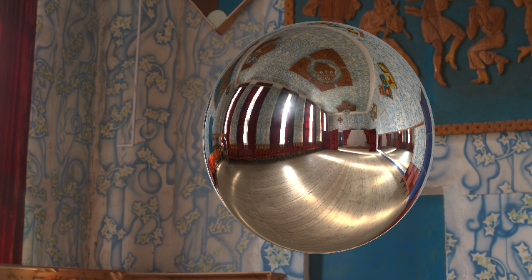

背景に同じHDR素材を合成するとリアルな映り込みを再現できます。

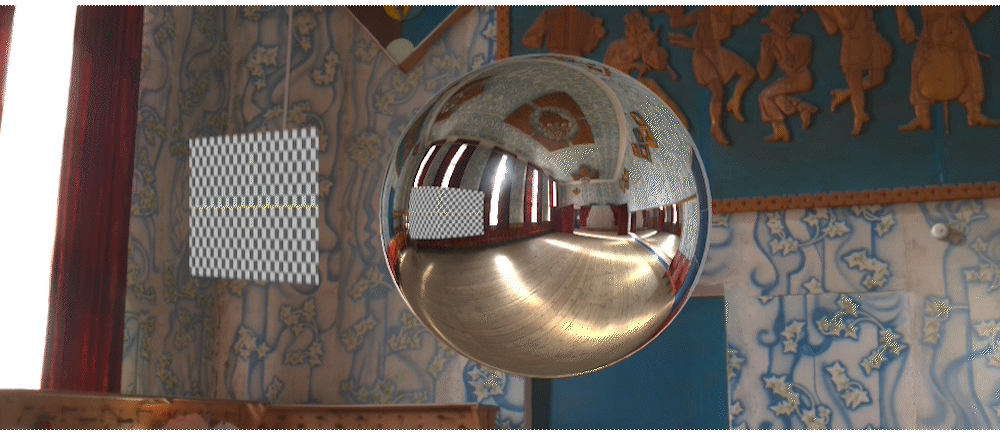

GeoCardにチェッカーボードマテリアルを追加して球体の近くに配置すると、反射の確認がしやすくなります。

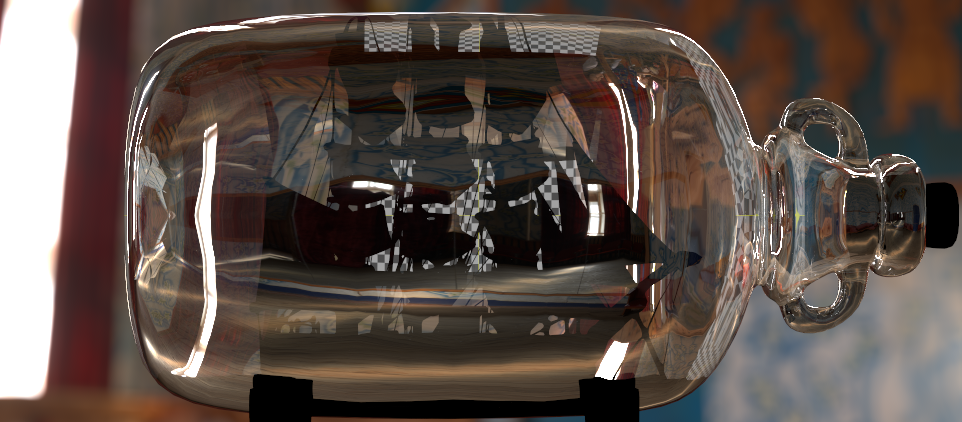

透過設定（Reflection Percentageを調整）にすれば、ボトルの中身や、奥が透けるような表現も可能です。
