この記事はHoudini Apprenticeアドベントカレンダー2025 6日目の記事です。
Houdiniのリギング環境には現在、KineFXとAPEXという2つの主要なフレームワークが共存しており、Houdini初学者にとってはその使い分けが難解な点かもしれません。
今回は「読み物」として、KineFXとAPEXについて紹介します。

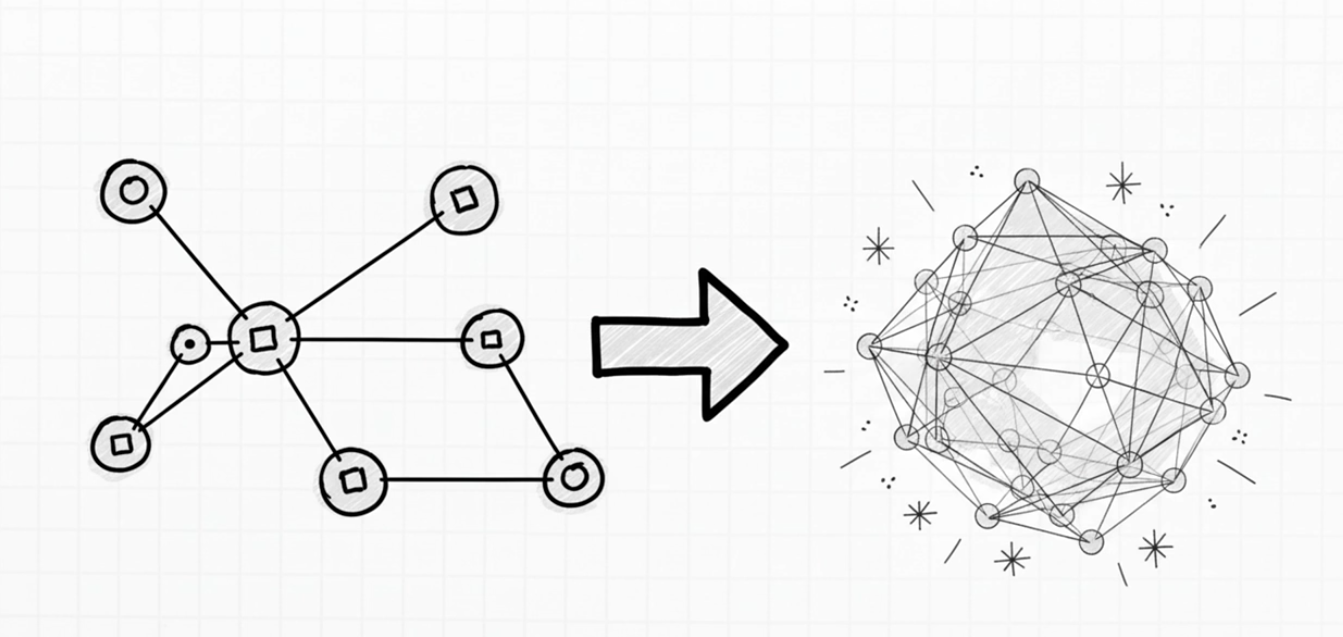

前提として、KineFXが登場するHoudini 18.5以前は、各ジョイントを個別のノードとして扱う「Objectレベル」での構築が一般的でした。しかし、この手法はノード数が膨大になり管理が困難だったため、より効率的な手法への移行が進められてきました。
まずは基本から：KineFXの仕組みと課題
KineFXとは？
KineFXは、Houdiniの核であるジオメトリ環境（SOPs）内で、リグの構築からアニメーションまでをシームレスに統合したリギングシステムです。 リグそのものを「ジオメトリ」として扱うことで、Houdiniの最大の特徴であるプロシージャルなアプローチを、キャラクター制作の全工程において余すことなく発揮できるようになりました。
KineFXの「評価方法」
KineFXのパフォーマンスを理解する鍵は、Houdiniのデータ評価の仕組みにあります。

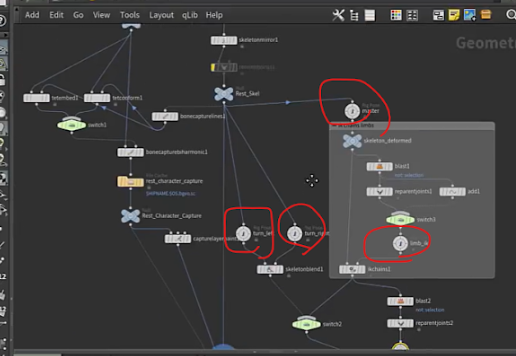

リグを作成する際、処理の実行順序を維持するために、Rig Poseノードや各種ソルバーを直列に接続する必要があり、結果としてネットワークは多数のノードで構成されることになります。
ここで問題となるのが、ポーズを変更するたびに発生する「再計算」のコストです。 ユーザーがコントロールを操作してパラメータが変更されると、Houdiniは自動的に下流のノードの再計算をトリガーします。
KineFXのパフォーマンスにおける本質的な課題は、この際に発生するSOP（Surface Operator）特有のオーバーヘッドにあります。 SOPノードは本来、重いジオメトリデータを扱うために設計されているため、たとえ単純なボーンの移動であっても、ノード間をデータが通過するたびに「データのコピー」や「アトリビュートのチェック」といった微小な処理コストが発生します。リグが複雑になりノード数が数百に達すると、実際の変形計算よりも、この「ノード間の通信コスト」が支配的になり、全体の動作が重くなってしまうのです。
KineFXの課題まとめ
KineFXのパフォーマンスに関する課題は、HoudiniのSOPアーキテクチャに起因する以下の3点に要約できます。
- SOPアーキテクチャによるオーバーヘッド: リグの評価は上流から下流へと逐次行われますが、その処理制御はHoudiniのコアシステム（クッキングの仕組み）が担います。問題は、SOPノード間をデータが移動するたびに、「ジオメトリデータのコピー」や「整合性チェック」といった微小な処理負荷が必ず発生することです。

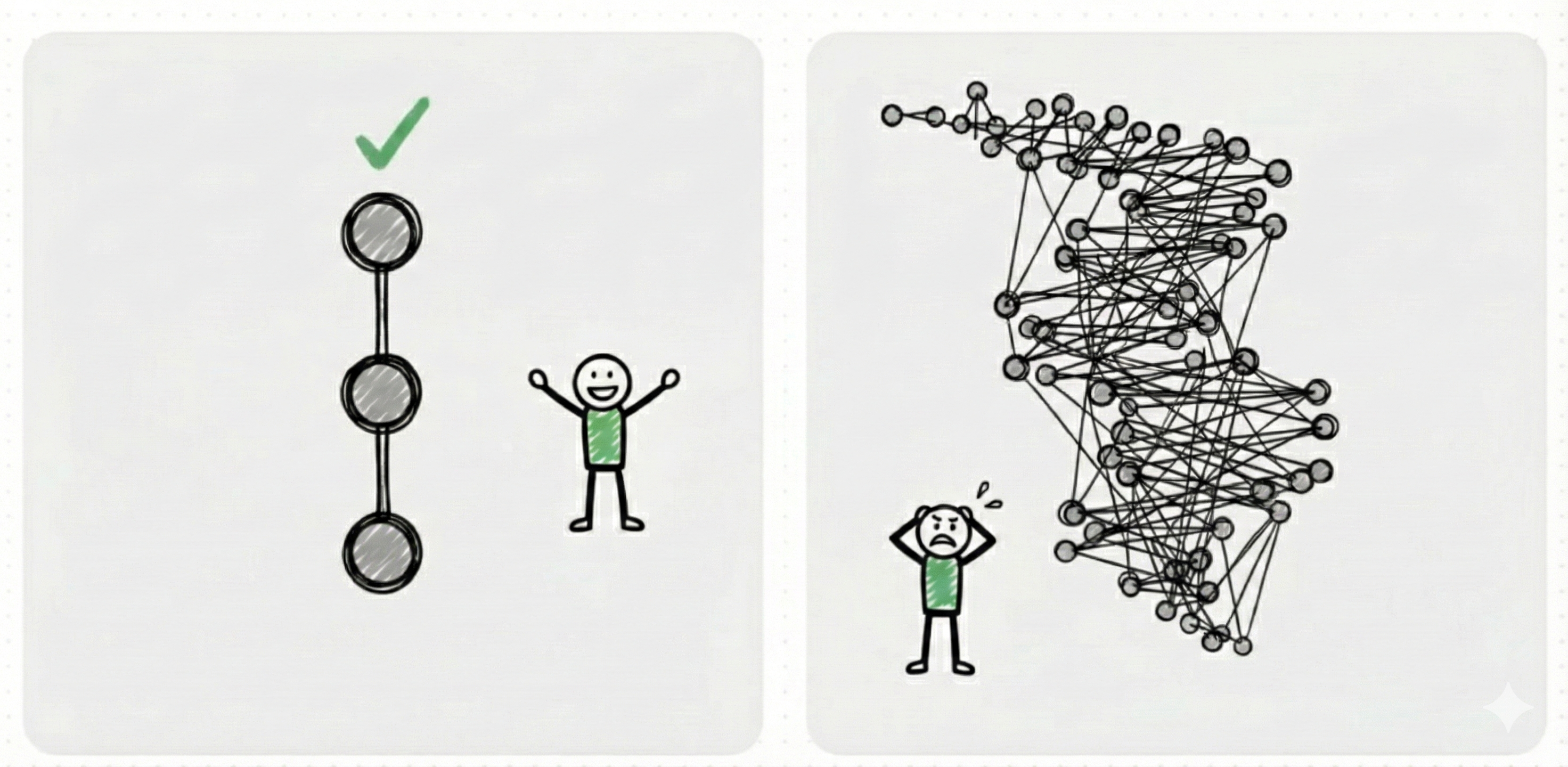

- 評価コストの累積: リグが複雑になりノード数が増えれば増えるほど、計算処理そのものの時間だけでなく、前述したノード間の「通信コスト」が単純な足し算で積み重なっていきます。数百〜数千ノード規模では、この累積が無視できない重さとなります。
- 応答性の低下: 結果として、ビューポートでの操作に対して計算完了までの時間が長くなり、アニメーターへのフィードバック（fps）が低下する原因となります。
KineFX（SOPレベル）は非常に柔軟で強力ですが、大量のノードを経由するこのデータフロー構造が、大規模リグにおいてはパフォーマンスのボトルネックとなり得ます。この「SOPのオーバーヘッド」という構造的な課題を解決し、グラフをコンパイルして高速に実行するために登場したのが、APEX (All-Purpose Execution) です。
新たな解決策：Apexのアプローチ
KineFX（Houdini 18.5以降）はSOPベースでスケルトンを扱える画期的な仕組みでしたが、複雑なリグを再生する際にSOP特有のオーバーヘッドが毎フレーム発生するため、動作が重くなるという課題がありました。
この問題を解決するためにHoudini 20で導入されたのがAPEXです。APEXは、KineFXで設計されたリグデータを「コンパイル」することで、処理速度を大幅に向上させる実行環境です。
APEXは、重いジオメトリデータをノード間でバケツリレーする従来のSOP方式とは異なり、リグのロジック全体を軽量な「グラフ（計算式）」として構築します。これを遅延評価（必要な計算だけを実行する仕組み）で処理することで、SOPのオーバーヘッドを排除し、パフォーマンスを最優先にした高速な動作を実現しています。
Apexの「評価方法」
APEXのワークフローは、従来のリグ構築とは根本的に異なります。
まず、リグのロジック（どのコントロールがどう動くかなど）を、ノードをつないで「グラフ」として設計します。 そして、このグラフをScene Animateノードに渡してキャラクターを動かします。
ここが、従来のSOPベース（KineFX）との決定的な違いです。 従来のやり方では、操作のたびに重いSOPネットワーク全体をデータが流れていました。しかしAPEXでは、作成したグラフが「コンパイル」され、ひとつの軽量な計算プログラムとしてメモリ上に常駐します。
Scene Animateノード上の「専用ビューワーステート」は、SOPネットワークを再計算させるのではなく、このコンパイル済みのAPEXプログラムに対して直接命令を送ります。これにより、SOP特有のオーバーヘッドを完全に回避し、高速なレスポンスを実現しています。
最もHoudiniらしいユニークな点は、APEXが生成するこの「グラフ」の正体です。実は、これはノードや接続情報がアトリビュートとして格納された単なる「ジオメトリ（点と線）」に過ぎません。文字通り、リグのロジック自体を .bgeo ファイルとしてディスクに保存し、Fileノードで読み込んでリグとして機能させることさえ可能です。
Houdiniのリグは、独自の柔軟な仕組みを採用しています。これは、リグのロジックそのものをジオメトリ（点と線）として扱うというものです。
このシステムの真価は、ジオメトリとして記述されたグラフを「コンパイル」し、SOPの負荷の高い処理構造から切り離して実行する点にあります。これが高速化の鍵となります。
結果として、APEXは、複雑なリグであってもオーバーヘッドなしに高速に評価できる、極めて効率的な評価システムによって、優れたパフォーマンスを維持していると言えます。
高速評価のポイント:
-
コンパイルによるオーバーヘッドの排除: APEXは、作成されたネットワーク全体を最適化された単一のグラフとして「コンパイル」して実行します。これにより、SOPノードを一つずつ通過する際に発生していた大量のデータ処理負荷を完全に排除します。
- 専用ビューワーによる直接実行: KineFX（SOPベース）のように更新のたびにSOPネットワークを辿り直したり、Pythonスクリプトを走査したりするのではなく、Scene Animateビューワーはコンパイル済みのグラフプログラムを直接実行します。これにより、計算効率が劇的に向上します。
この革新的なアプローチは、従来のKineFXで課題となっていたパフォーマンス問題を根本から解決するものです。
結論：KineFXとAPEXの関係
KineFXとAPEXは「競合」ではなく、「共生（補完）」の関係にあります。APEXは、KineFXの機能を「完成」させるために設計された実行エンジンです。
-
KineFX（SOP） = 車の「ボディ」の設計
- リグの構造を作ったり、変形させたりする「構築」を担当。柔軟性が高い。
-
APEX = 車の「エンジン」
- 設計された車を実際に走らせる「実行」を担当。圧倒的に速い。
APEX(All-Purpose EXecution)は、グラフ評価フレームワークであり、グラフを構築および実行し、その結果を出力します。 KineFXでは、キャラクタリグの表現にAPEXグラフが使用されています。
作業工程は、以下のように変化し定着していくと考えられます。
KineFXとAPEXの境界線
-
スケルトンとスキンの作成 (KineFX / SOPs)
- 骨の位置を決めたり、ウェイトを塗ったりする作業。
- これは従来通り SOP（KineFX） で行います。
-
リグロジックの構築 (APEX Graph)
- 「コントローラーを動かしたら骨がどう動くか」という仕組み作り。
- ここがAPEXです。
- ただし、このAPEXグラフを作るために、SOP画面（ネットワークエディタ）で APEX Autorig Component などのノードを使用します。
- つまり、「KineFXという工場の中で、APEXというエンジンを組み立てている」状態です。
-
アニメーション (Scene Animate)
- 組み立てたAPEXグラフを読み込んで動かします。
KineFXとAPEXは密接な連携が必要です。
- KineFX: 骨や表皮など、データを動かすための準備（データのセットアップ）を行います。
- APEX: 準備されたデータを動かすための高性能な仕組み（リグの構築や評価）を担います。
この2つは車の両輪の関係にあるため、APEXを効果的に使いこなすためにはKineFXの知識（特にSOPでのスケルトン操作やAttributesの理解）が不可欠です。
KineFXとAPEXを理解するためのご参考になれば幸いです。
