この記事ではNukeXの機能であるLens Distortionの使い方を紹介します。
Lensのゆがみを取る方法を紹介します。
グリッドからゆがみを検出する場合はこちらのページをご参考ください。

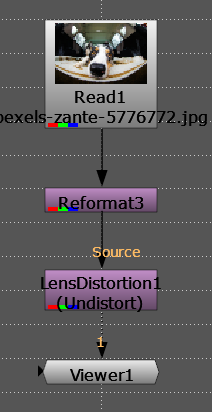

1.ゆがみがある素材にLensdistortionノードを追加します。

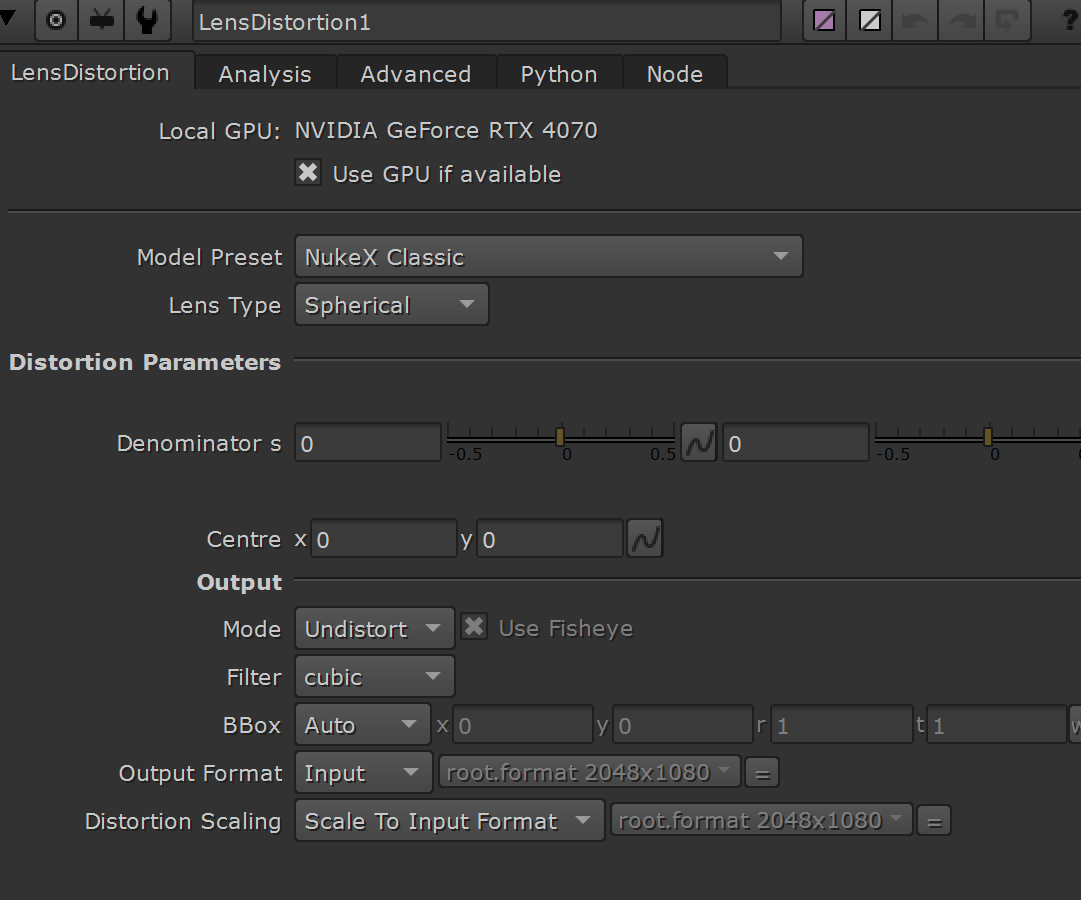

2.ここではlens typeをspherical、OutputをUndistortに設定します。

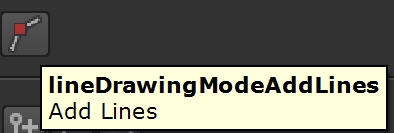

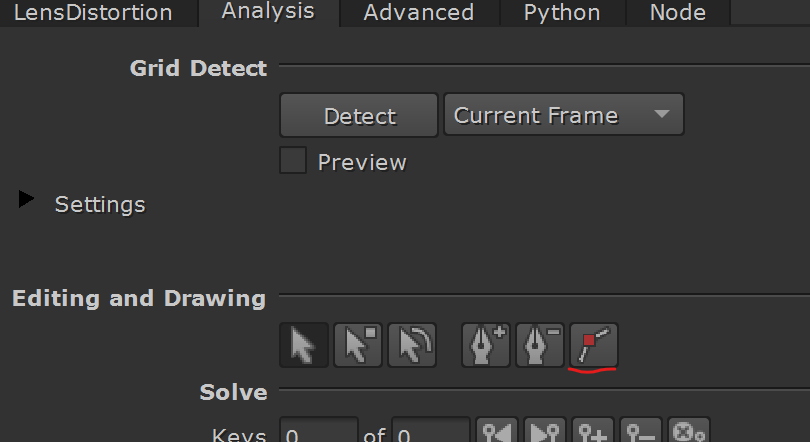

3.AnalysisタブからEditing and drawingの[line Drawing Mode Add Lines]を選択してラインを追加します。

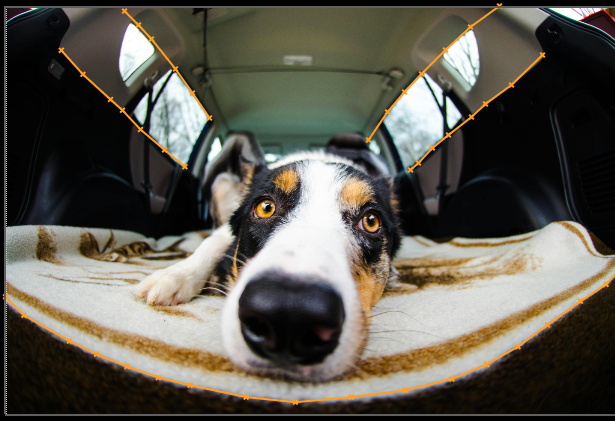

歪んでいるラインを追加していきます。

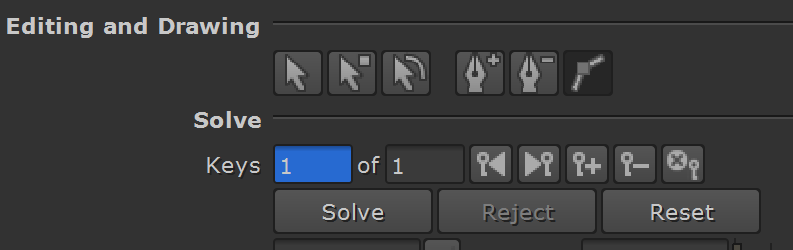

ラインを追加した後「Solve」ボタンを押して解析します。

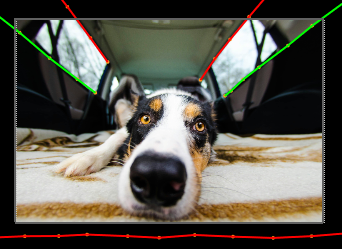

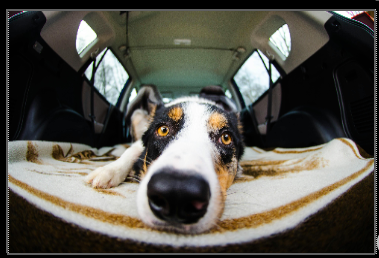

解析がされるとラインの色が変わります。赤色のラインはエラーになっていますが適用されると下の画像のようにゆがみが解消されます。
