Houdiniでアニメーションを作ろう　パート10：Dynamic Motionでアニメーションを調整

SideFXのAnimationWorkshopよりシーンファイルをダウンロードしていない方はダウンロードを行い、シーンファイルを開いて進みます。



Electraがボールを投げ、Jimmyがキャッチする例に戻ります。

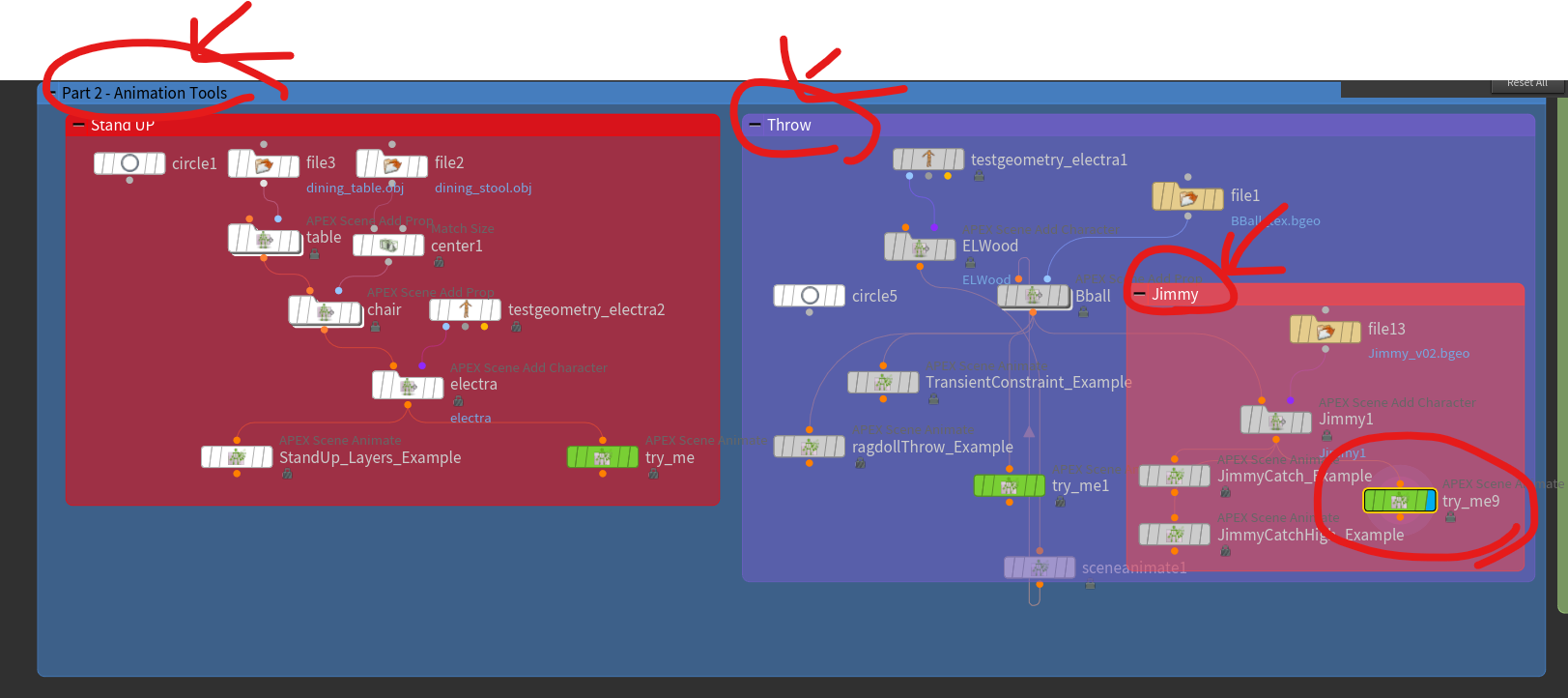

Part2 Animation Tools > Throw > Jimmy > try_me9にDisplay フラグを設定します。

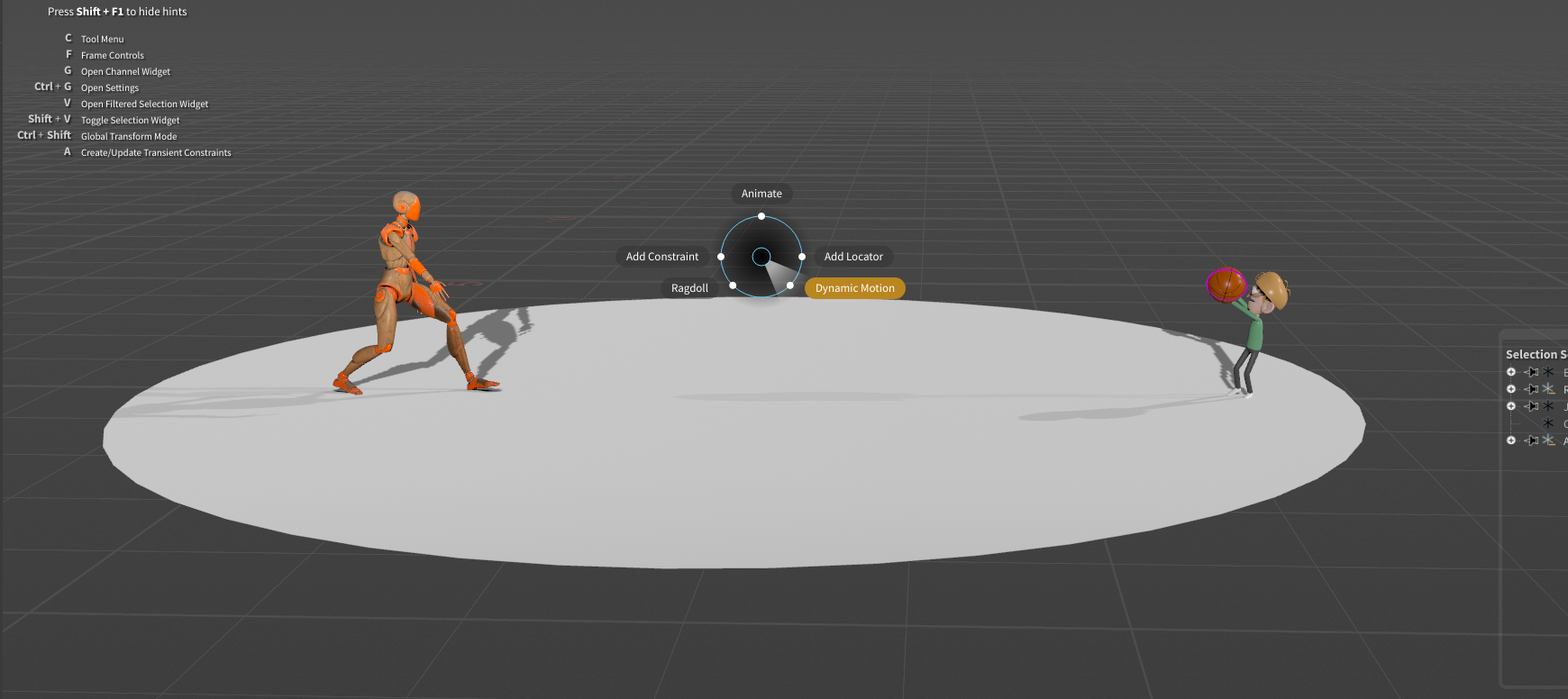

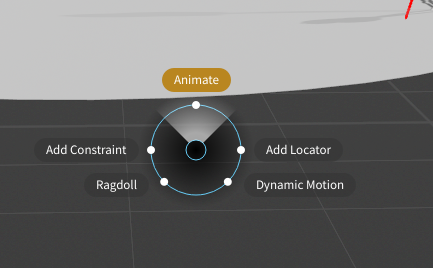

先ほどと同じ手順で、Cキー＞Dynamic Motionを使用して設定を行います。

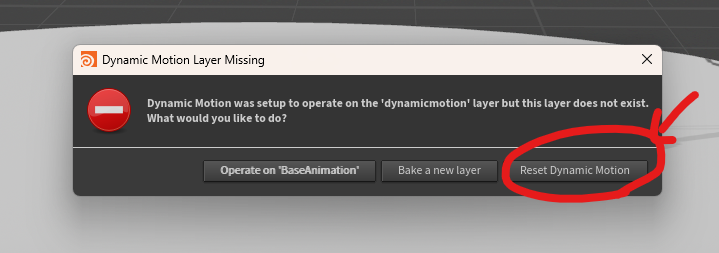

ここで一度リセットして、最初からやり直していきます。

同じ手順で設定を進めます。

まず、ボールを選択し、重心を決めるためにHキーを押します。そして、ボールをリリースするタイミングを設定します。

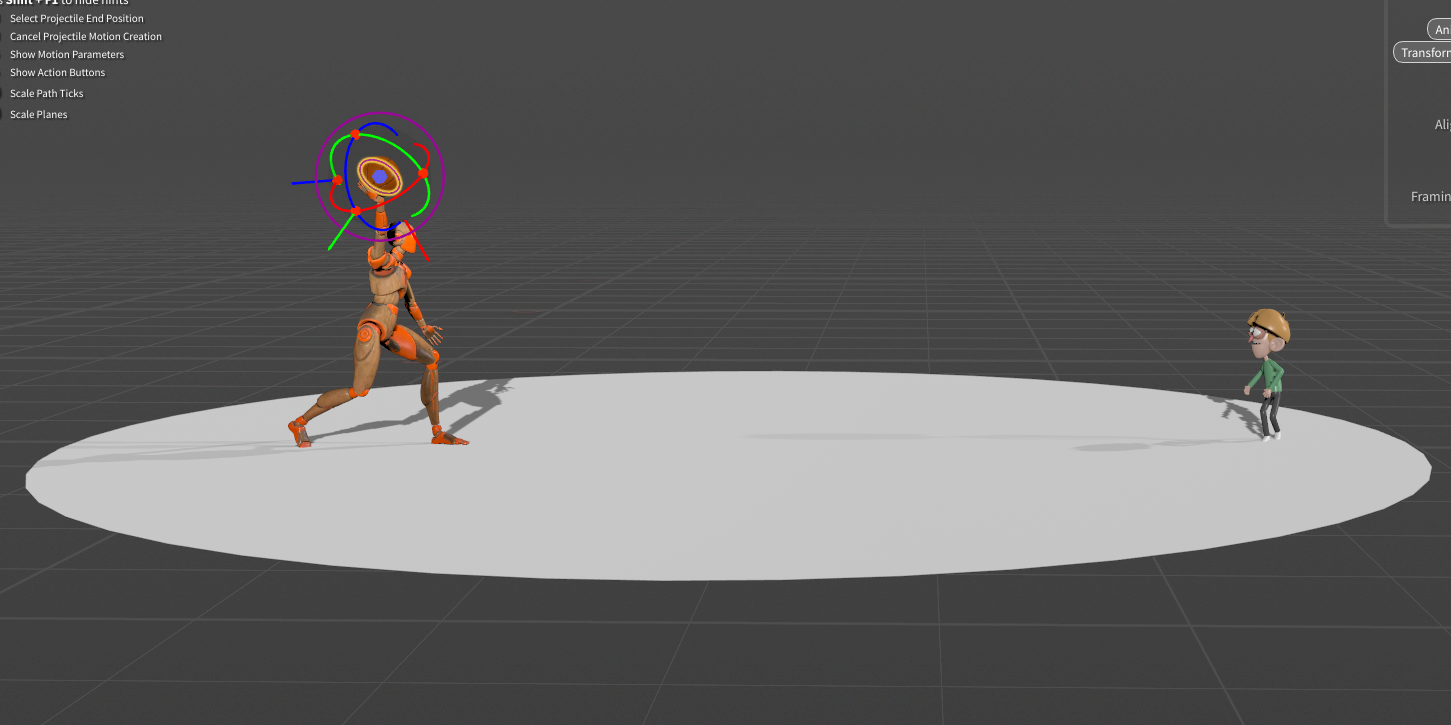

今回はフレーム58でHキーを押してリリースを定義し、

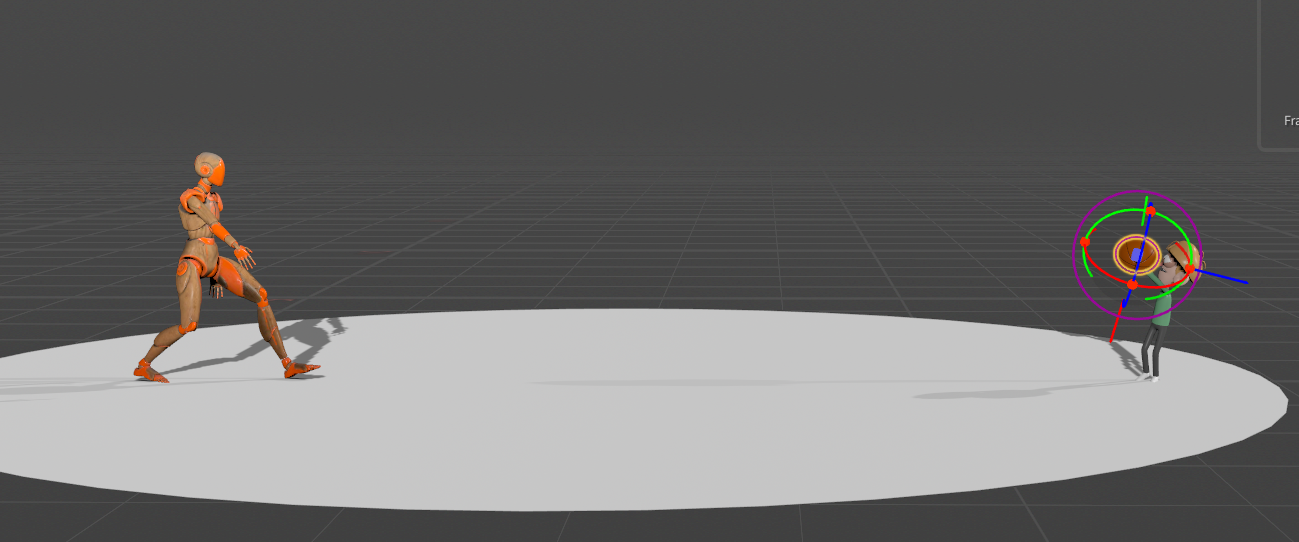

フレーム88でキャッチするために、Hキーを設定します。

これでJimmyがキャッチする動作になります。

Selection SetsでDynamic Motionを表示して、

1フレームに戻すと

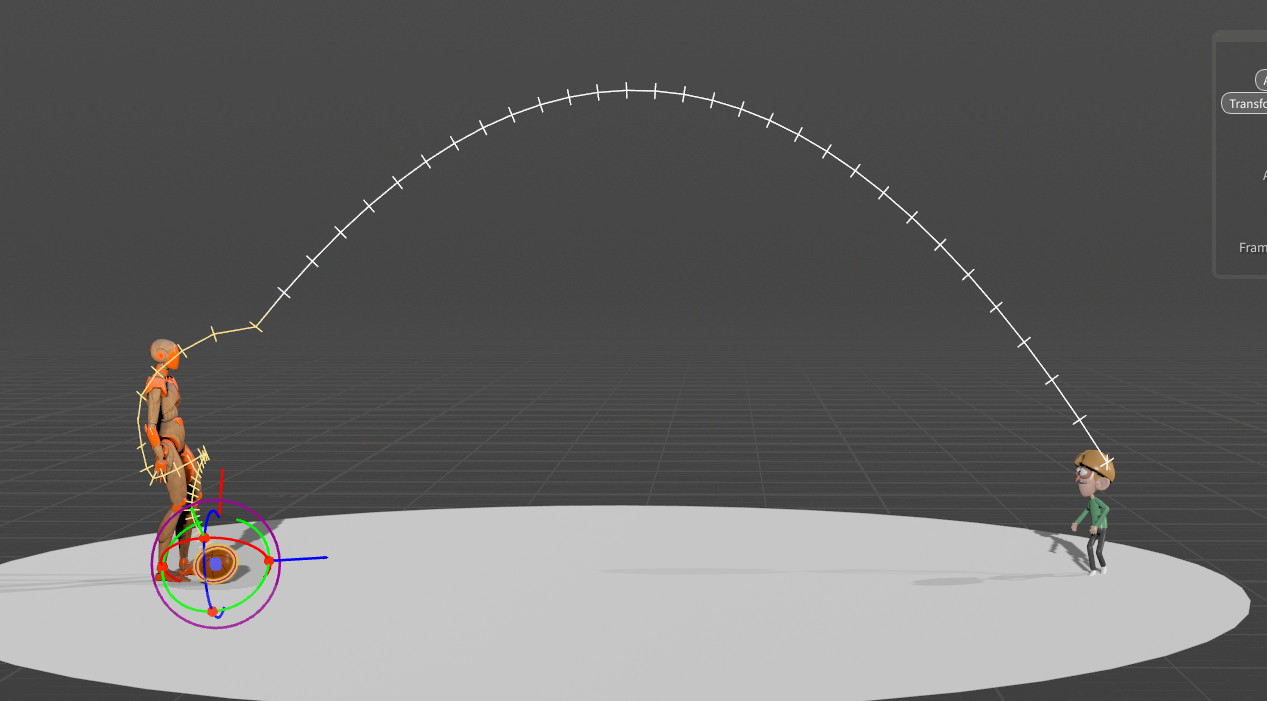

指定したフレームで投げて、指定したフレームでキャッチする基本設定が反映されています。ここでカーブの調整も可能です。また、テーブルにジャンプする前の例と同様に、ボールの高さを調整したい場合も簡単に変更できます。

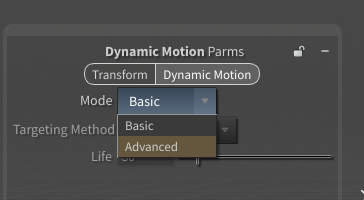

Gキーを押してDynamic Motionを選択し、ModeをBasicからAdvancedに変更します。

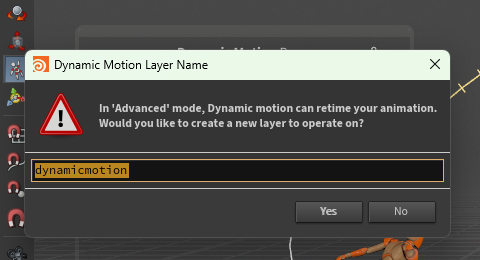

新しいレイヤーを作成するためのウィンドウが開くのでYesをクリックします。

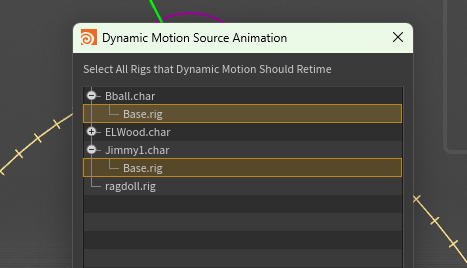

ここではバスケットボールと同時にJimmyのリグも調整するため、両方のベースリグを選択して『Accept』をクリックします。

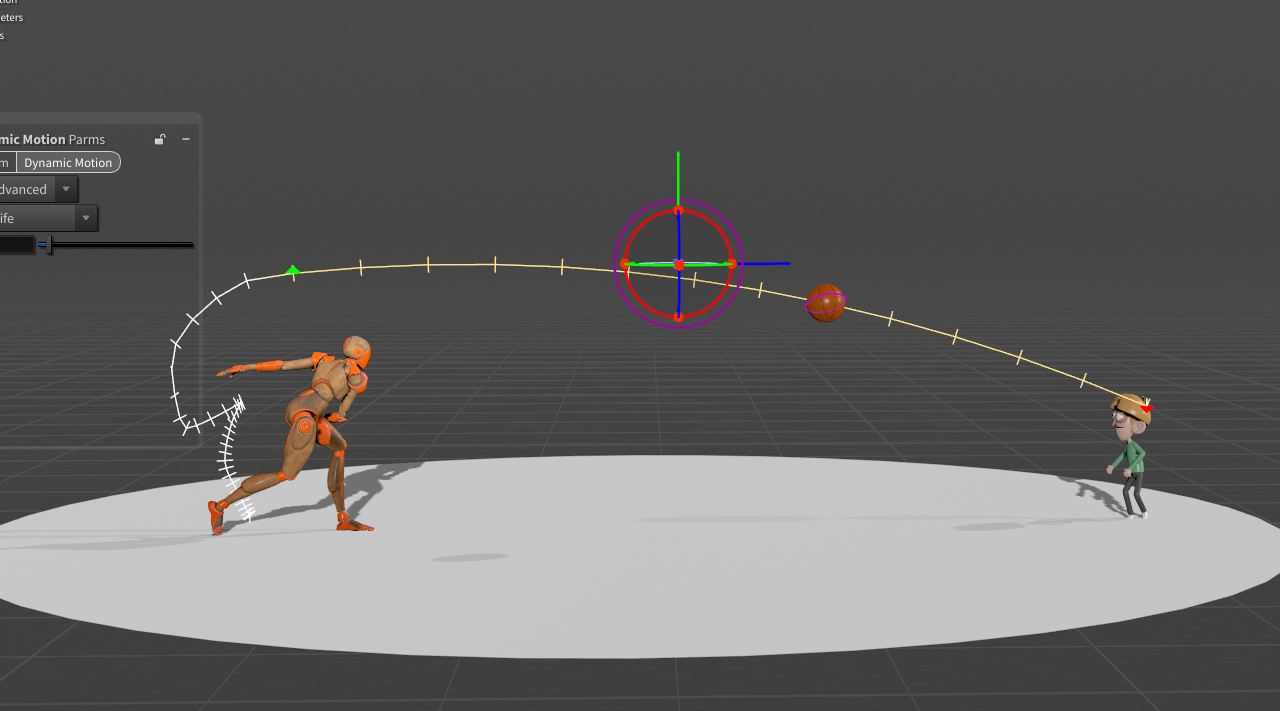

Dynamic Motionを表示していると、ハンドルが表示されます。

そこで、軌道を低くして直線的なの動きにしたいに調整すると同時にJimmyのアニメーションも自動的に調整されます。

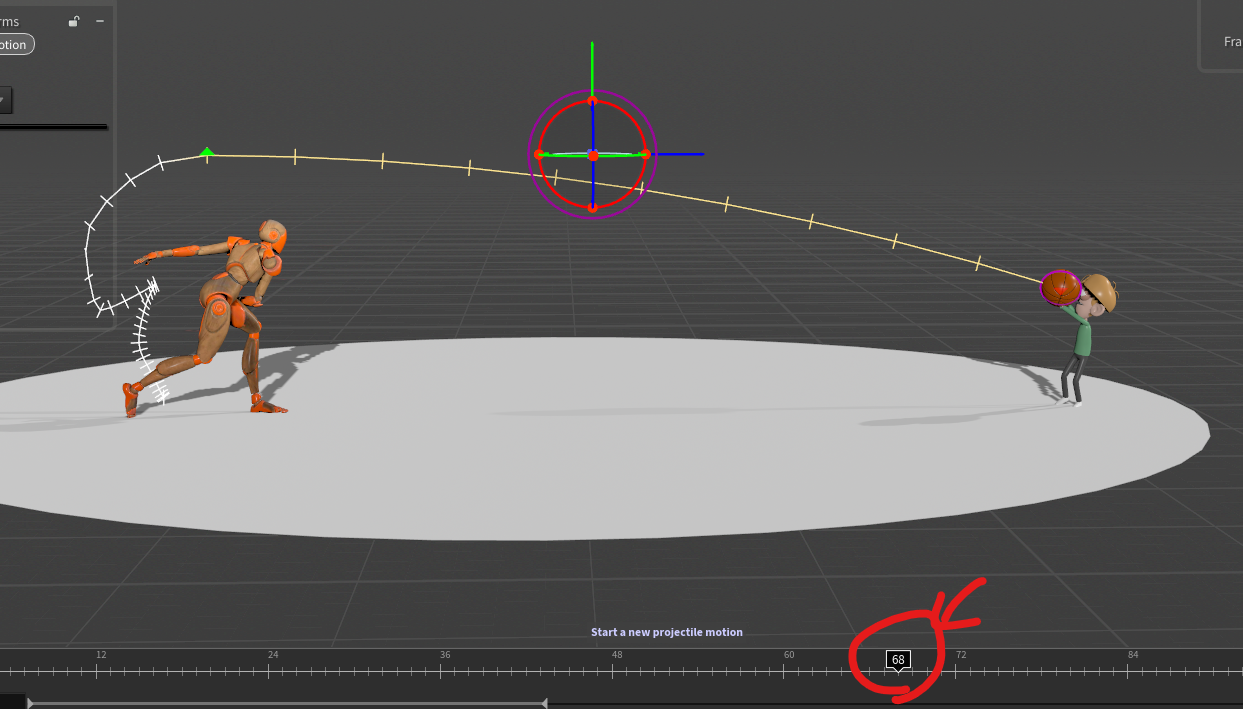

軌道を低くしていくと、以前はフレーム88でキャッチしていたものが、フレーム68でキャッチされるようになります。それでもタイミングが揃っています。

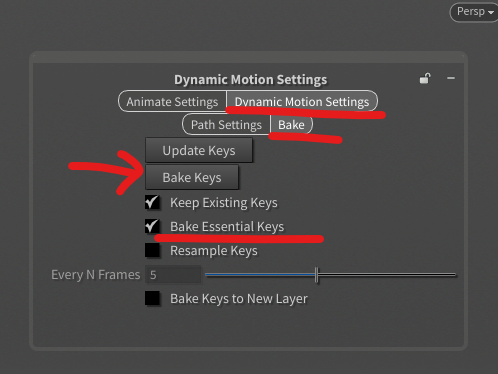

ここで再度Control + Gを使用し、Dynamic Motionの設定でBakeに進み、『Keep Existing Keys』と『Bake Essential Keys』が有効な状態にして、Bake Keysをします。

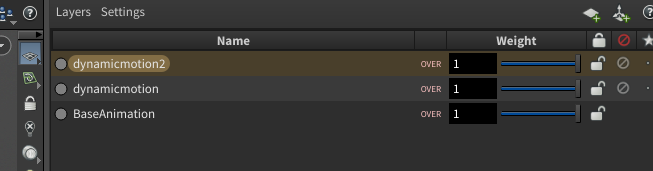

ベイクするときにアニメーションレイヤーは先ほど作成したdynamicmotion2が選択されていることを確認します。

ベイクが終了したら、アニメーションモードに戻り、

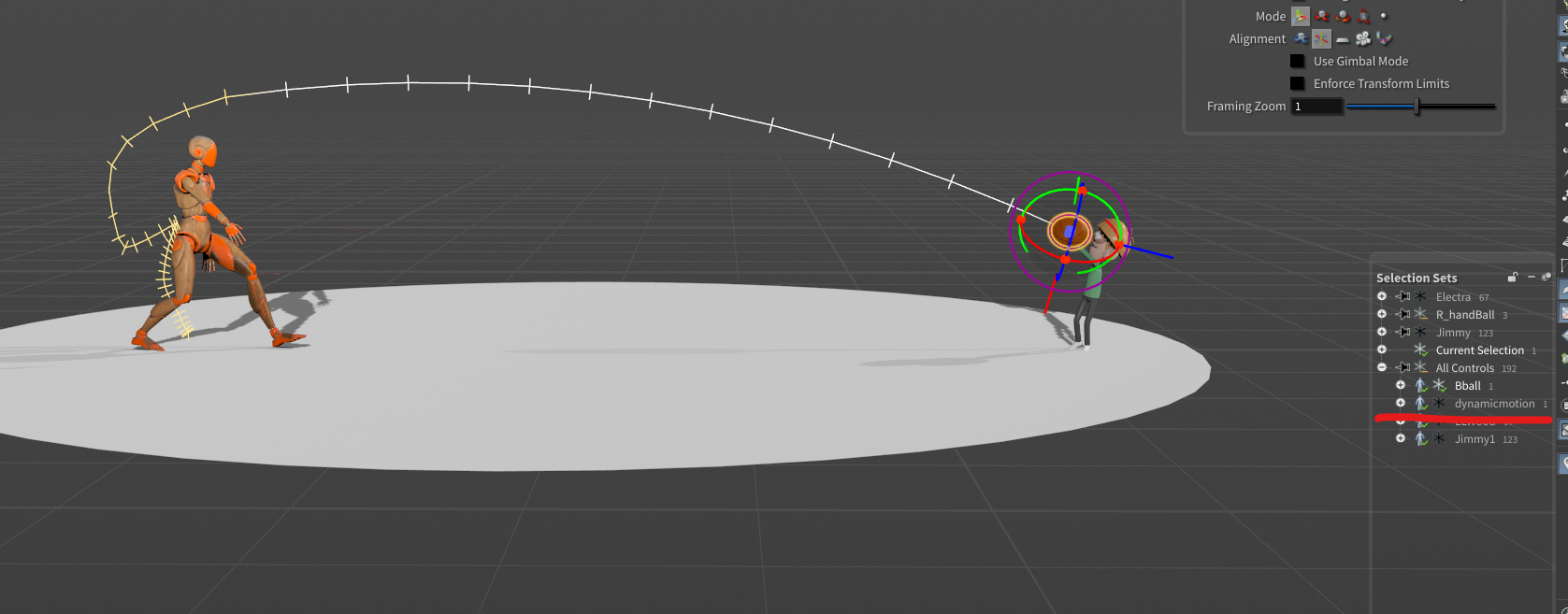

Selection SetsでDynamic Motionのパスをオフにします。

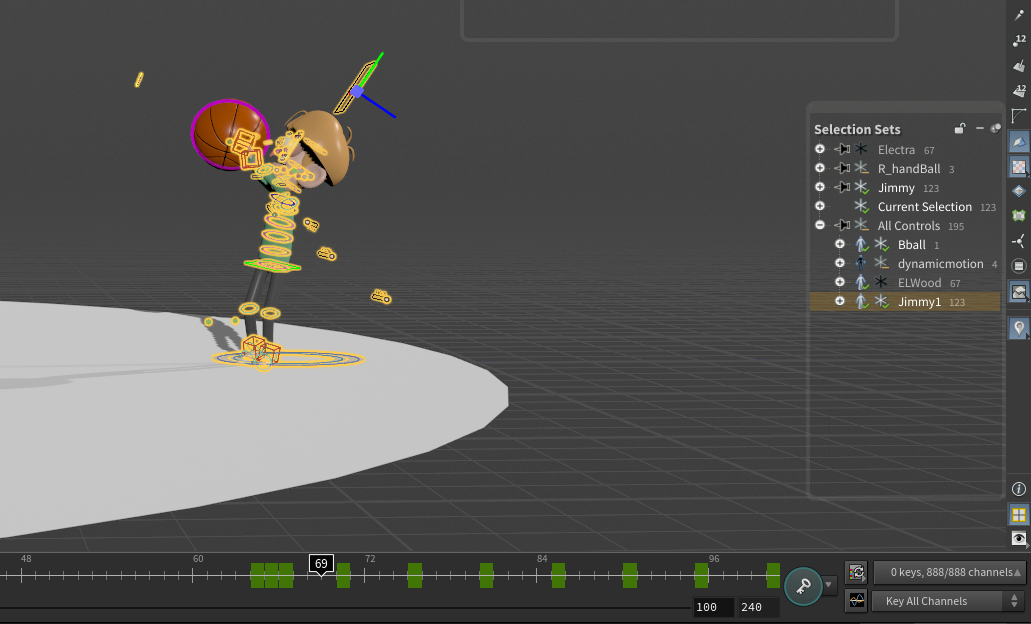

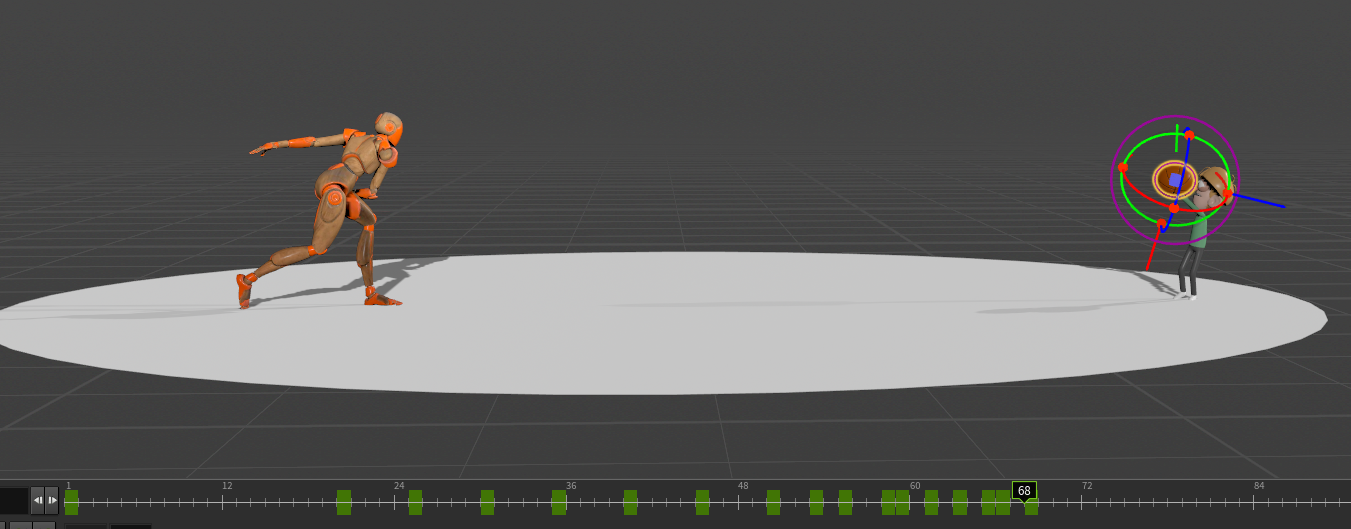

新しいキーがボールに適用され、ボールが正しい位置で動くようになります。また、Jimmyのキーのタイミングもすべて調整されています。

これでタイミングがすべて調整されました。

ここからは、サンプルの例を参照しながら進めていきます。

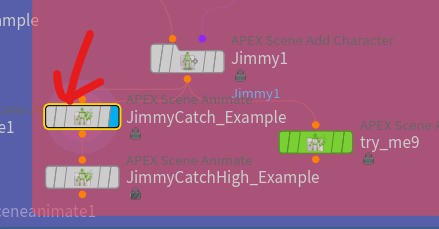

JimmyCatch＿ExampleにDisplay フラグを設定します。

いくつかのアニメーションレイヤーが追加されており、

ボールが手にコンストレインされていることがわかります。

また、Jimmyの設定にもアクセスして、さらに調整を加えることが可能です。

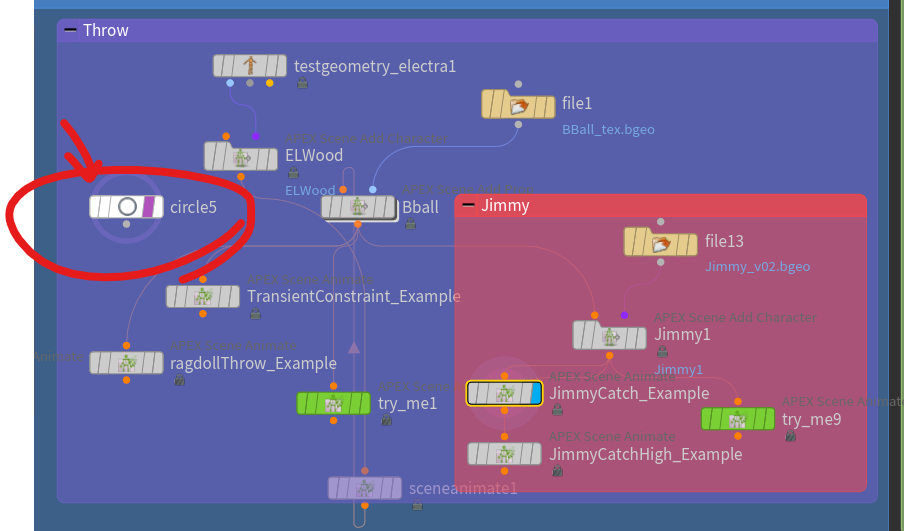

Throwの中にあるcircle5のTemplateをCtrlを押しながらクリックして床を表示します。

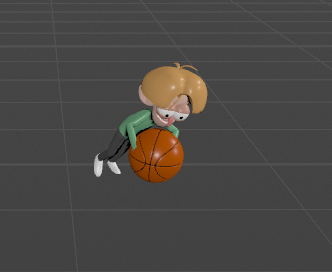

例えば、ボールが地面を通過しているフレームがあるとします。

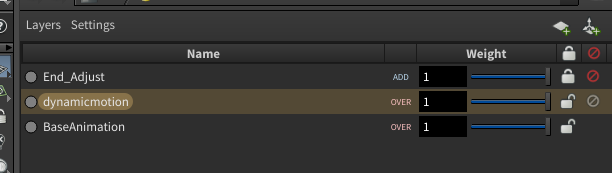

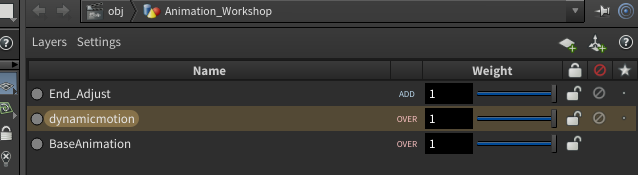

Animation LayerでEnd_Adjustの表示をオフします。

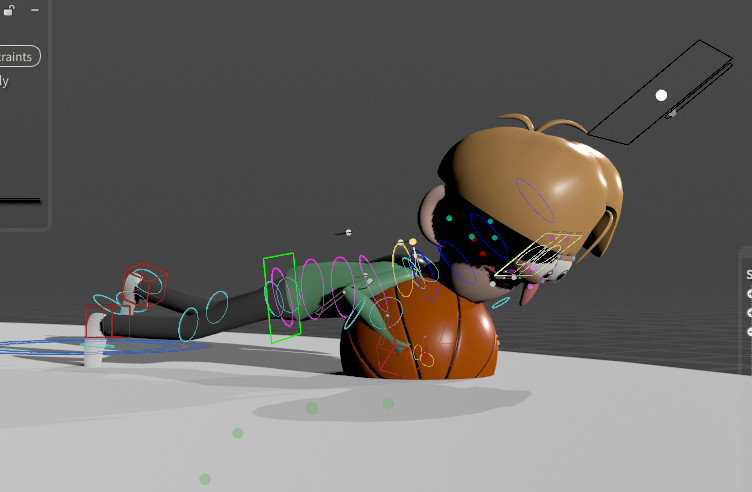

これをオフにすると、ボールが地面にめり込んでいます。

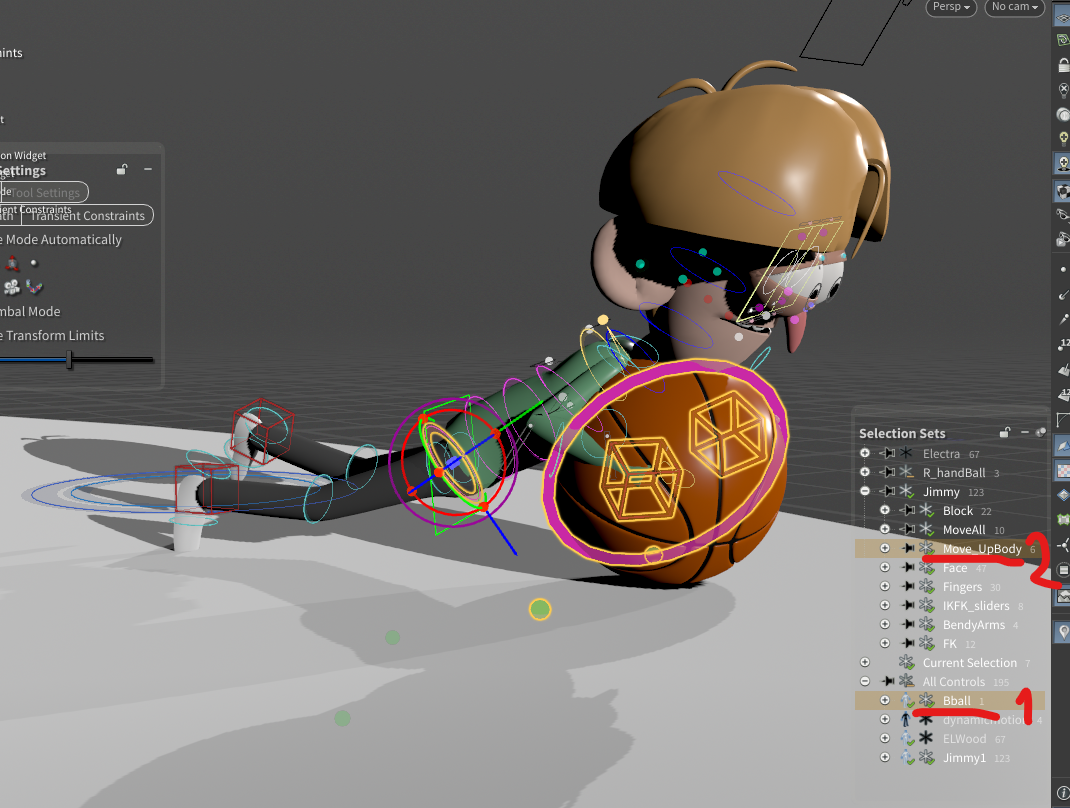

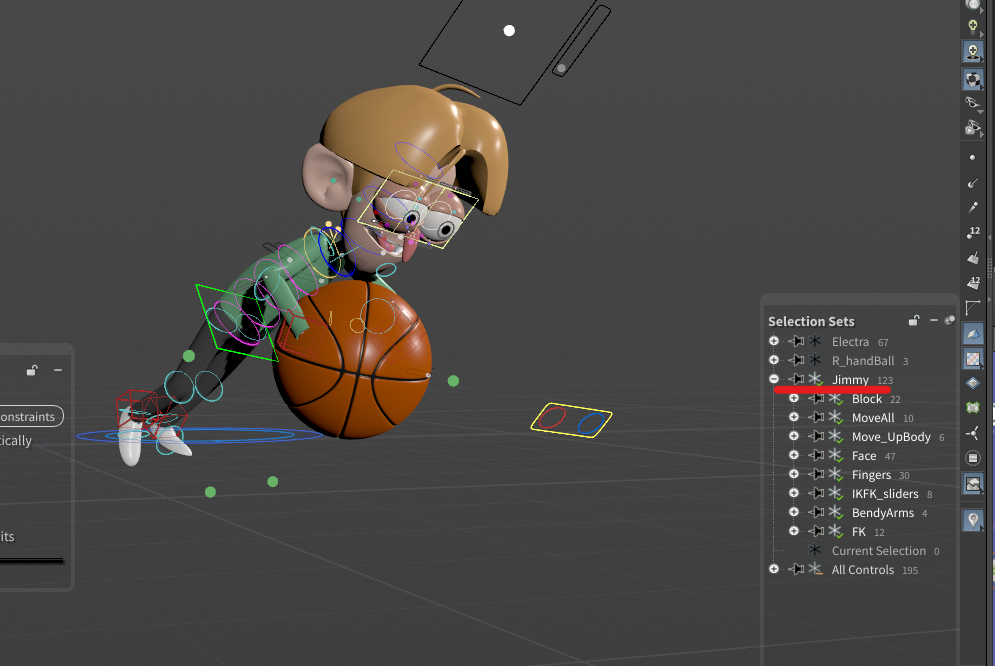

ボールを選択してJimmyを追加で選択し、Ctrl ＋Shiftキーを押してGlobal Transformを使用しながら一緒に回転させることが可能です。

必要であれば新しい選択セットを作成して、全体をまとめて選択し、Global Transformを使用して一緒に動かすこともできます。



このようにアニメーションをDynamic Motionを使ってさまざまな方法で調整することが可能です。例えば、低い軌道でキャッチする場合や、高い位置でキャッチする場合など、自由に設定できます。
