ここではガイドスケルトンにジョイントを追加し、Lookatリグを作成します。

ガイドスケルトンへの追加ジョイントの追加

ガイドスケルトンに追加のジョイントを追加することができます。これらは、後でリグ上にコントロールを作成するための参照として使用されます。この例では、追加されたジョイントはlookat Rig Componentで使用されます。

ガイドスケルトンにlookatジョイントを追加する

Rig Attribute VOP SOPを使用して、lookatジョイントをガイドスケルトンに追加します。

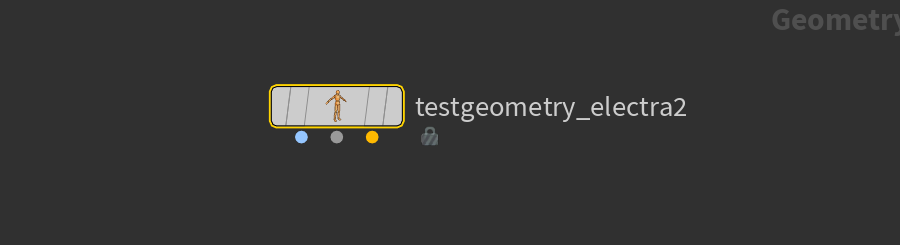

1. ここでもエレクトラのテストモデルから始めます。

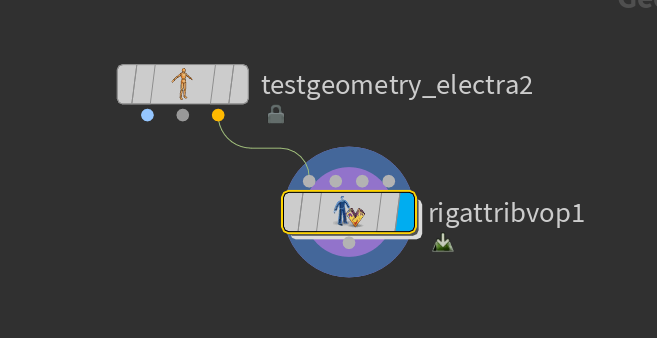

2. Rig Attribute VOPを追加します。

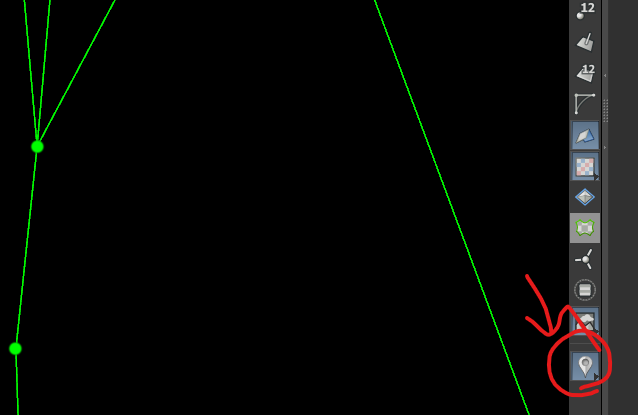

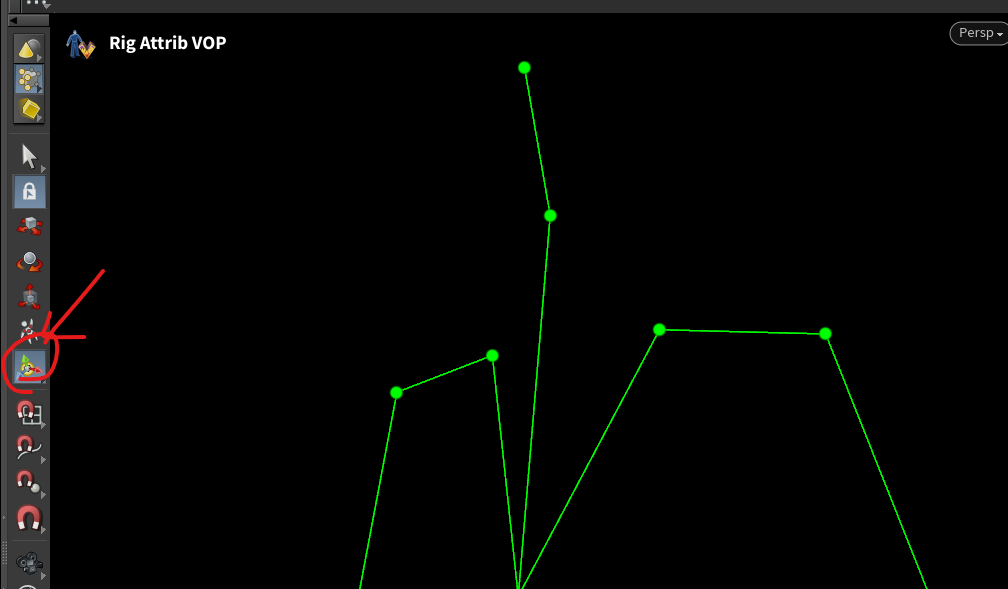

3. 左のツールバーで「Show Handlw」をクリックするか、ビューポートにカーソルを合わせてEnterキーを押すことで、Rig Attribute VOPビューワーステートに入ります。

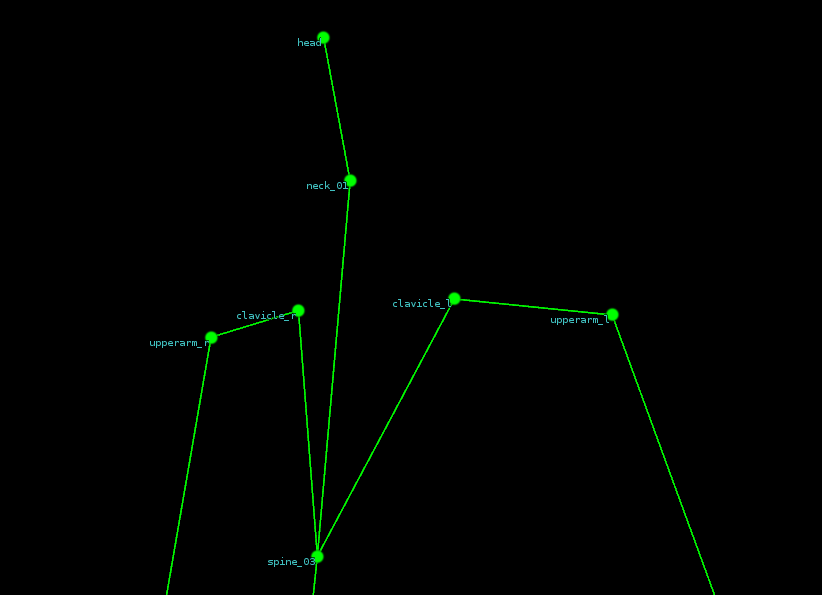

4. ジョイントのnameアトリビュートをビューポートで表示します。

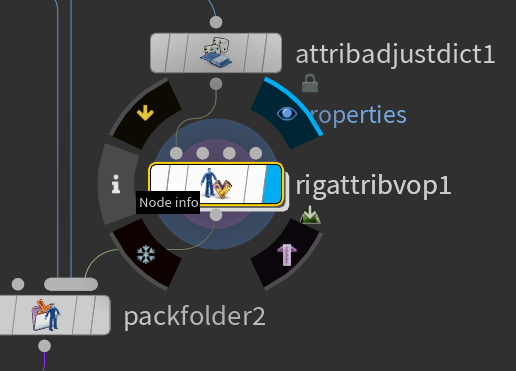

   • Rig Attribute VOPのNode Infoを表示

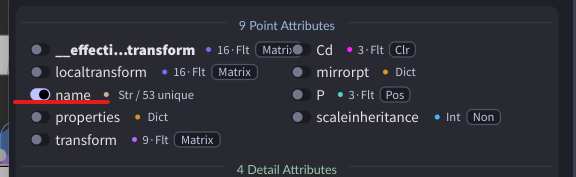

   • nameをオンに設定

   • もしビューポートに何も表示されない場合、Visualizationアイオンを右クリック

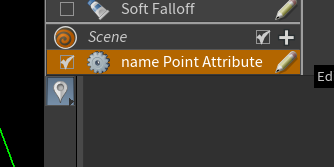

   • name Point Attributeのペンマークをクリックしオプションを開きます

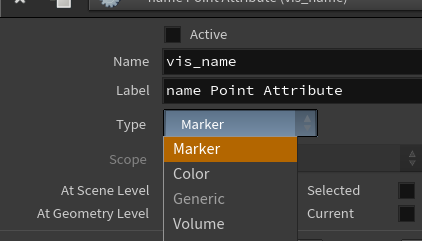

   • オプションウィンドウでTypeをMarkerに設定

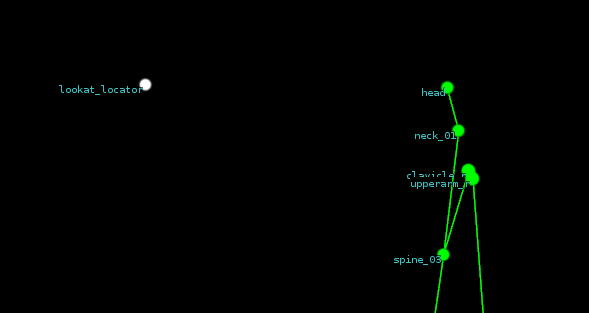

   • nameアトリビュートがビューポートに表示されます



   • headジョイントの位置を確認します。


5. headジョイントをクリックします。

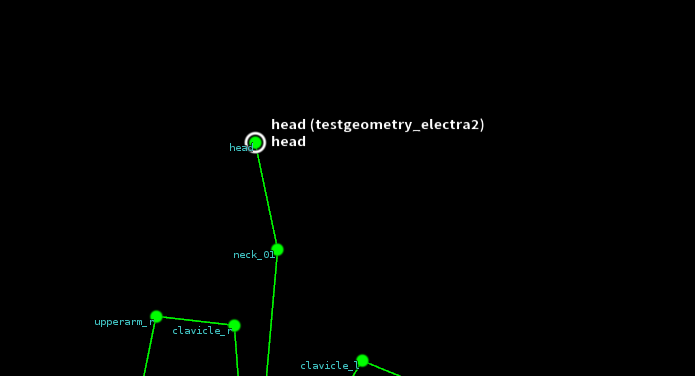

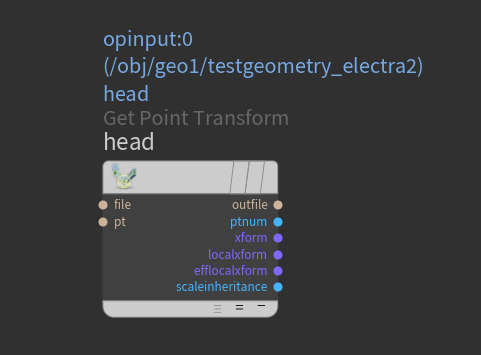

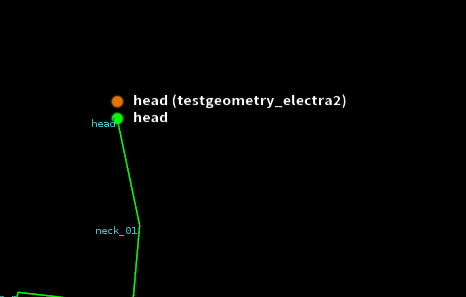

6. 上にhead(testgeometry_electra)と表示されるので、上のアイコンをクリック＆ドラッグしてネットワークビューへ



7. Get Point Transform VOPを自動的に作成します。
   ※Set Point Transform VOPではなく、Get Point Transform VOPであることを確認


   このheadジョイントは、lookatジョイントを作成するための参照として使用されます。

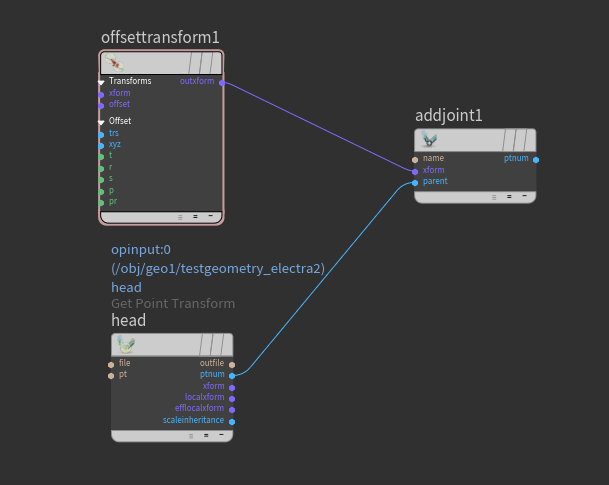

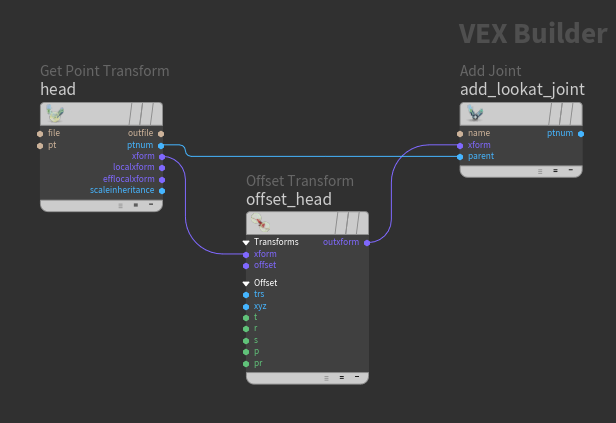

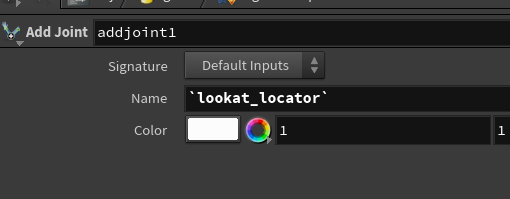

8. Add Joint VOPで、Nameをlookat_locatorに設定します。

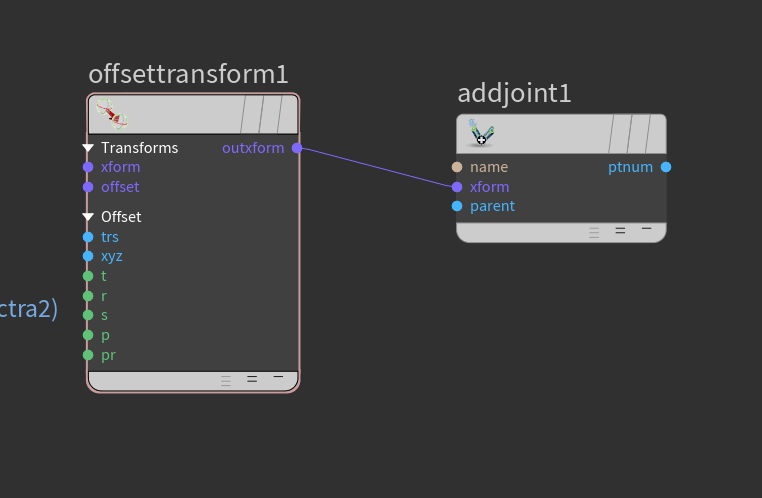

9. Offset Transform VOPを追加し、Add Jointのxformと接続します

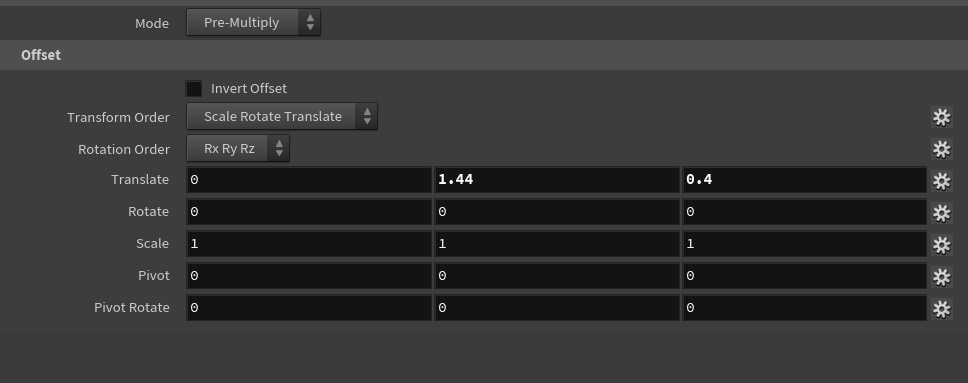

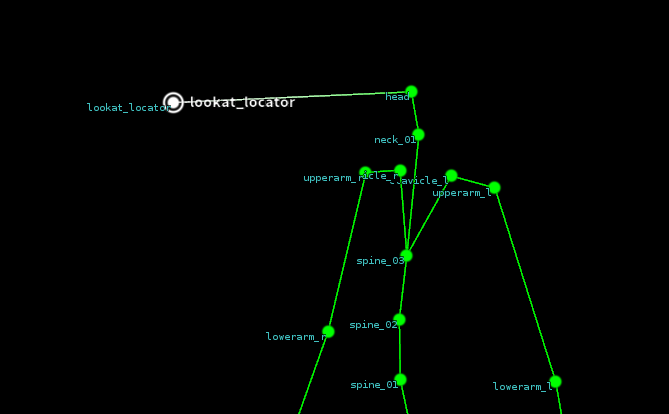

10. Offset TransformのTranslateパラメータを調整して、lookatジョイントの位置を設定します。


11. lookatジョイントをheadジョイントに親子関係で接続します。
    • Get Point Transform VOPのptnum出力をAdd Joint VOPのparent入力に接続します。




lookatコントロールを作成する

次に、lookatジョイントの位置にコントロールを作成します。

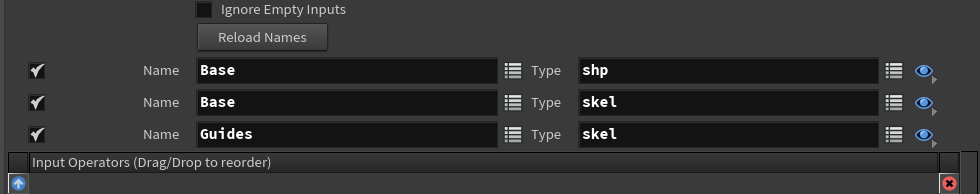

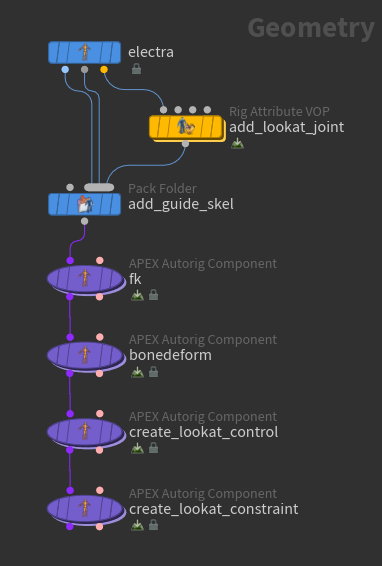

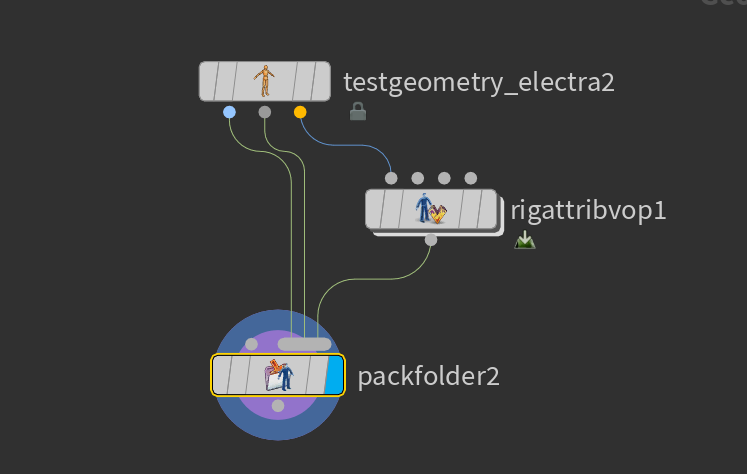

1. Pack Folder SOP を追加し以下のように設定します：

   • 1番目の入力は Electra のスキンです。Name（名前）= Base、Type（タイプ）= shp に設定します。
   • 2番目の入力は Electra の基本スケルトンです。Name（名前）= Base、Type（タイプ）= skel に設定します。

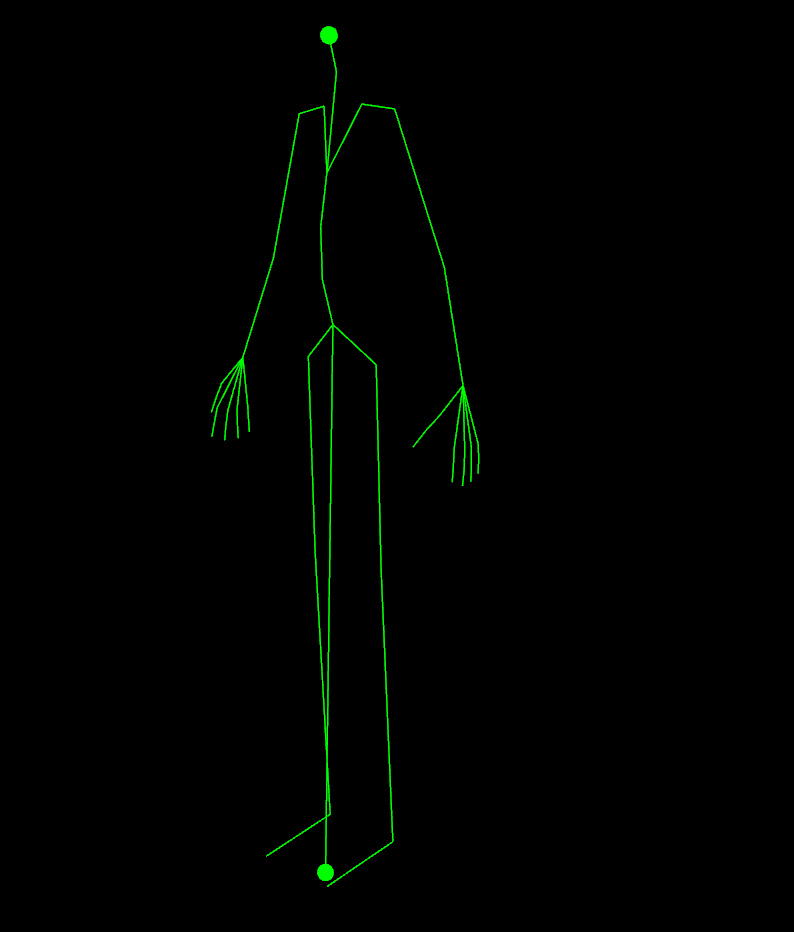

   • 3番目の入力はガイドスケルトンです。Name（名前）= Guides、Type（タイプ）= skel に設定します。

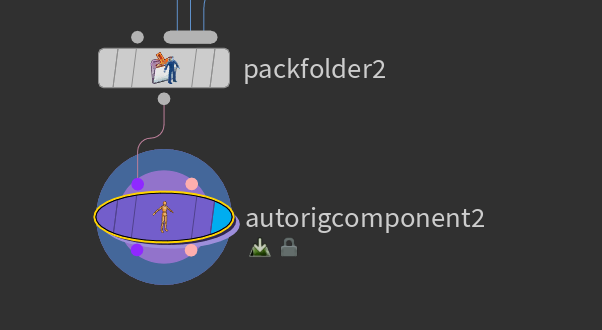

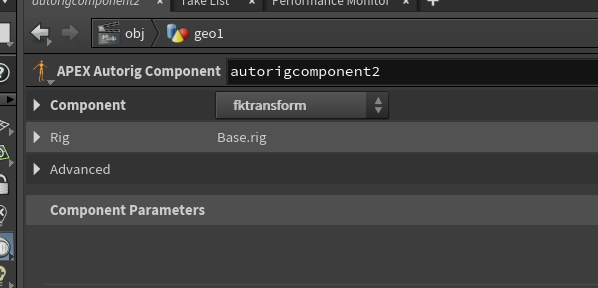

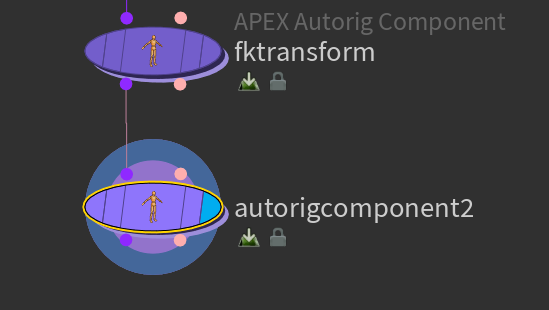

2. APEX Autorig Component SOP を追加し以下のように設定します：



   • Component Source（コンポーネントソース）を fktransform に設定します。

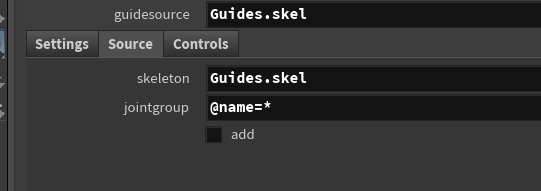

   • Source（ソース）タブで、skeleton（スケルトン）を Guides.skel に設定します。

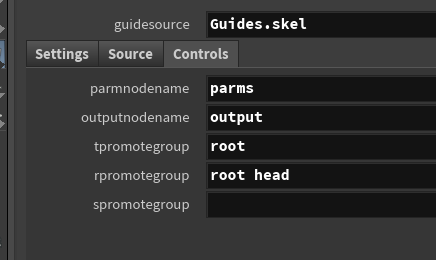

   • ルートジョイントと、ヘッドジョイントの回転コンポーネントを昇格させます。Controls（コントロール）タブで：
     • tpromotegroup を root に設定します。
     • rpromotegroup を root head に設定します。

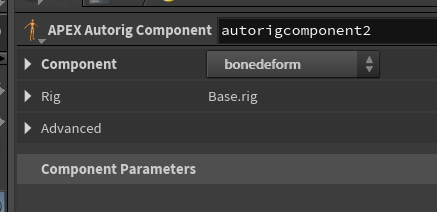

3. APEX Autorig Component SOP を追加し、Component Source（コンポーネントソース）を bonedeform に設定します。





4. lookatジョイントのコントロールを作成します。
   • APEX Autorig Component SOP を追加し、以下のように設定します。
   • Component Source（コンポーネントソース）を transformdriver に設定します。

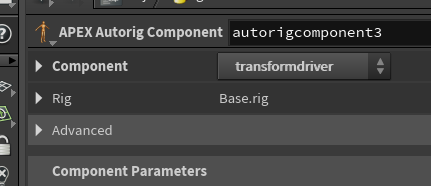

     新しく出てきたtransformdriver コンポーネントは、リグ内で TransformObject ノードを作成し、親子関係を設定、コンストレインすることができる多目的なコンポーネントです。

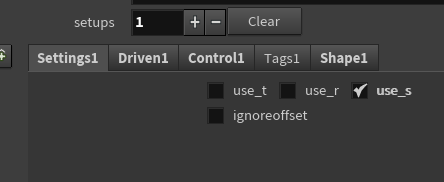

   • Settings（設定）タブで、use_t、use_r、use_s をオフにします。
     このオプションをオフにすると、ドライバーによって被駆動オブジェクトの移動、回転が影響を受けないようになります。

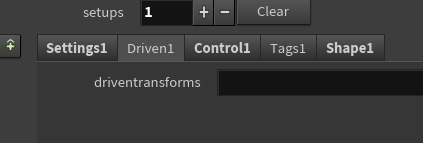

   • Driven（駆動）タブで、driventransforms パラメータをクリアします。

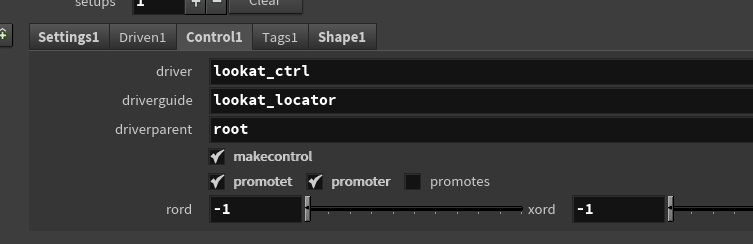

   • Control（コントロール）タブで：
     • driver を lookat_ctrl に設定します。これはlookatコントロールの名前です。
     • driverguide を lookat_locator に設定します。これはlookatコントロールを配置する位置です。
     • driverparent を root に設定します。これによりlookatコントロールがルートジョイントの子になります。

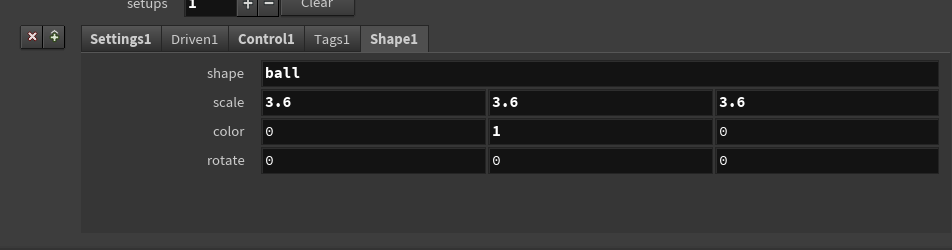

   • Shape（形状）タブで：
     • shape を ball に設定します。
     • 形状の scale（スケール）を増加させます。



lookatコンストレインを作成する

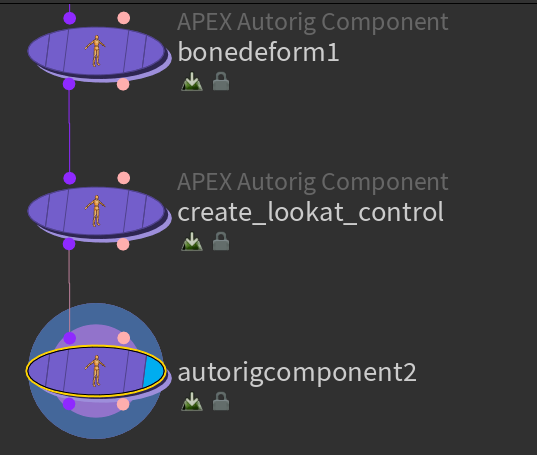

create_lookat_constraint APEX Autorig Component SOPでの設定を追加します。

1. APEX Autorig Componentを追加します。

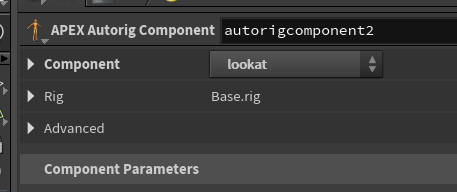

2. Component Sourceをlookatに設定します。

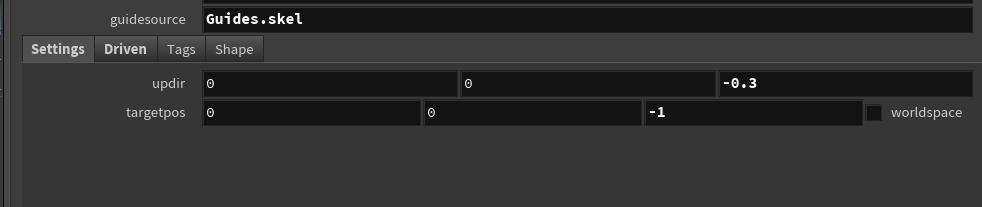

3. Settingsタブで、updirを(0, 0, -0.3)に設定します。これにより、アップベクトルがヘッドジョイントの上に配置されます。

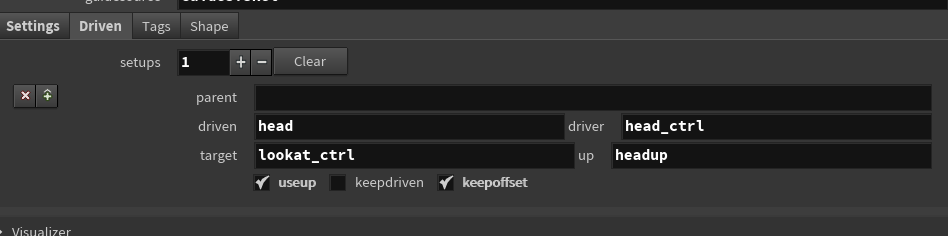

4. Drivenタブにて以下の設定を行います。

   • drivenをheadに設定します。

   • driverをhead_ctrlに設定します。これは、lookatコンポーネントによって作成されたコントロールの名前で、駆動されるジョイントを移動させることができます。

   • targetをlookat_ctrlに設定します。

   • upをhead_upに設定します。これはアップ位置用のコントロールの名前です。

   • useupをオンにします。





これで設定が完了しました。

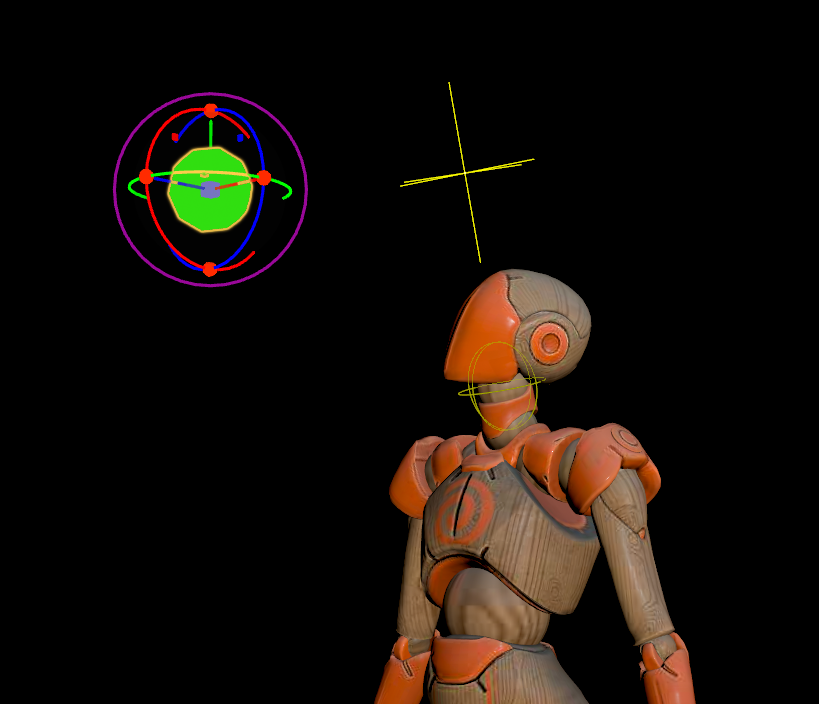

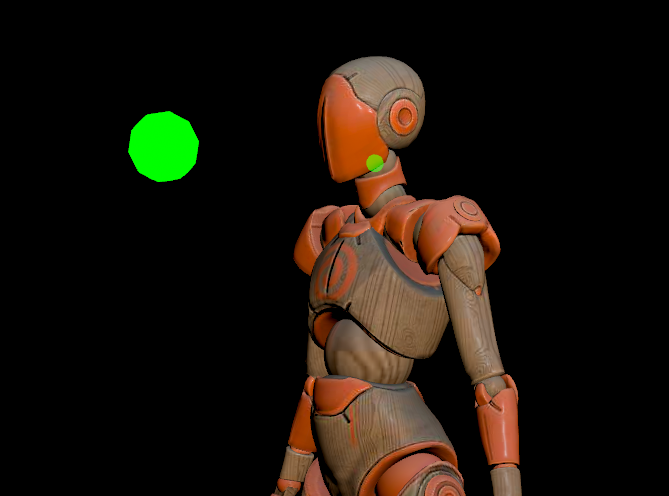

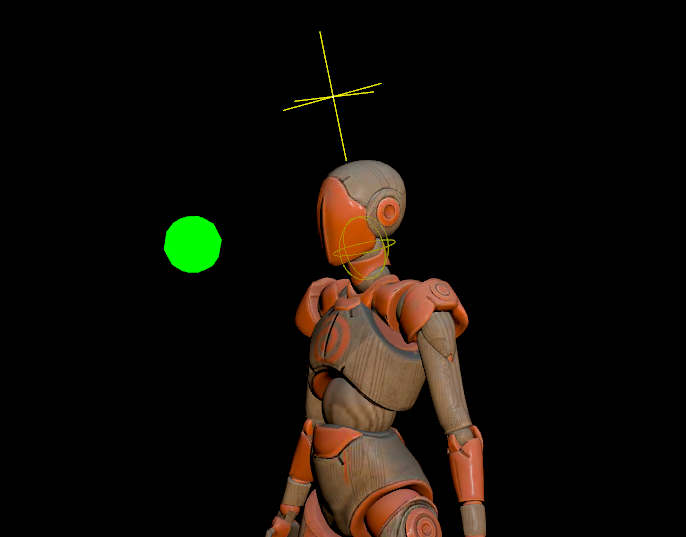

lookat_ctrlを移動すると、エレクトラの顔がlookatの方を向くようになります。
