ガイドスケルトンにプロパティを追加する

「Houdini20.5 リグ用のスケルトンを準備するパート１」では、ジョイントが fktransform コンポーネントでコントロールにプロモートされました。

次の例では、プロパティを使用して、コントロールに変換する APEX ジョイントと、コントロールの外観を指定していきたいと思います。

プロパティは、Attribute Adjust Dictionary SOP を使用して作成されます。

1. 再度エレクトラから始めます。

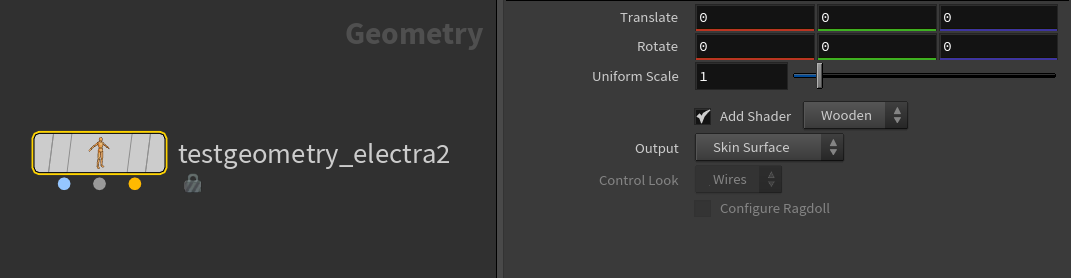

   OutputをSkin Surfaceで始めます。

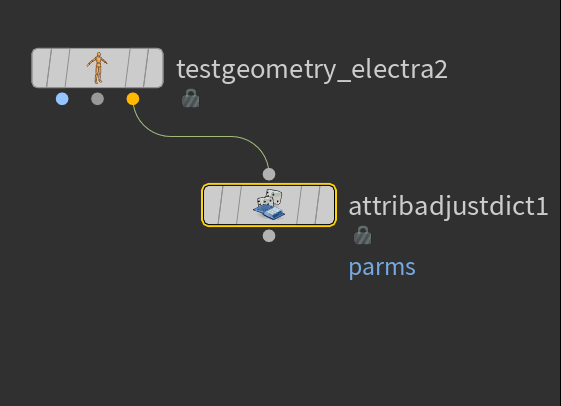

2. Attribute Adjust Dictionaryノードを追加し、接続します。

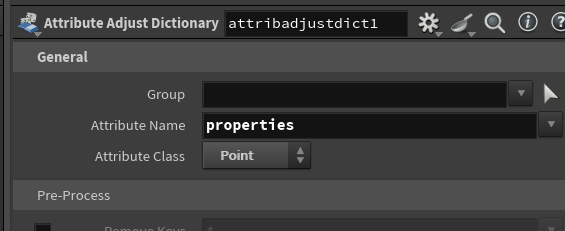

   • Attribute NameをPropertiesに設定
   • Attribute ClassをPointに設定

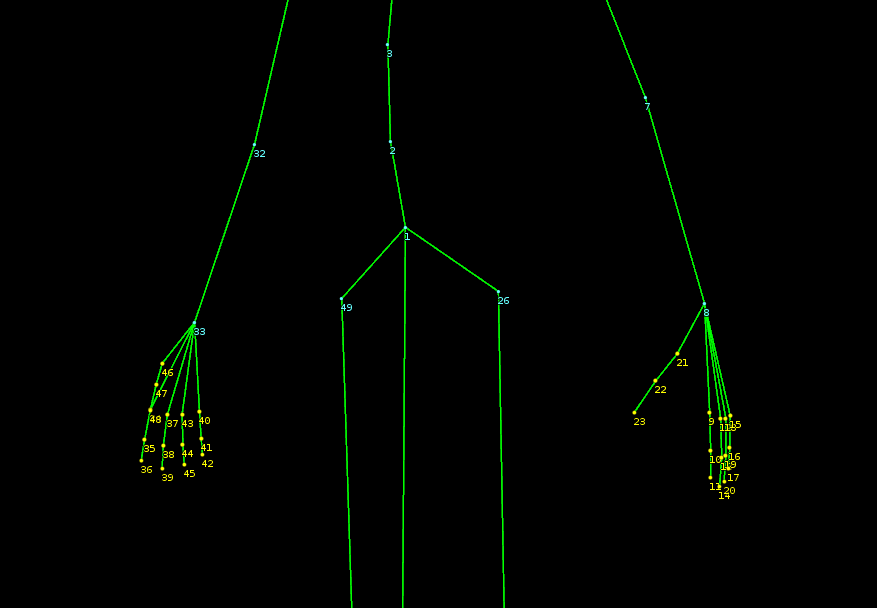

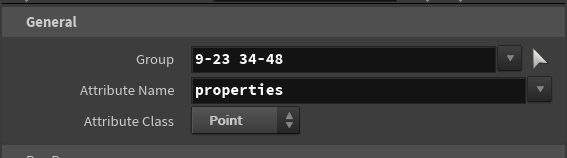

3. プロパティを適用するスケルトンジョイントを選択します。
   • Groupの横にある をクリック
   • ビューポートで指のジョイントを選択。複数のジョイントを選択する場合は⇧ Shift キーを使用する


   •  Enterキーを押して確定。Groupパラメーターが選択したジョイントのポイント番号が入力されます





     注意 異なるジョイントのセットにプロパティを追加したい場合、別々の Attribute Adjust Dictionary  SOP を使用する必要があります。各 SOP のGroupパラメータを、異なるジョイントグループに設定してください。

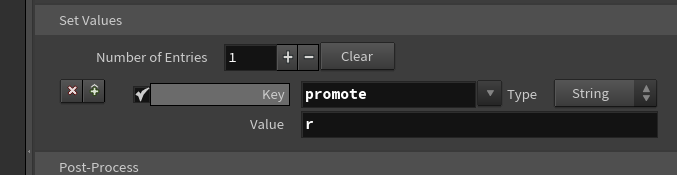

4. 指のジョイントに対して回転をプロモートするように設定します。Set Valuesセクションで次のように設定します。
   • Key = promote
   • Type = String
   • Value = r

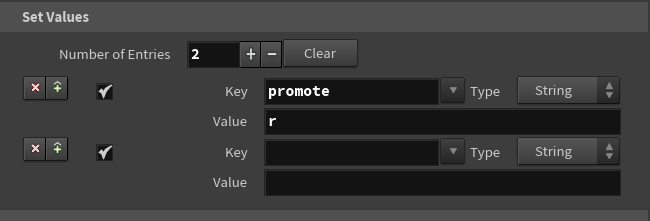

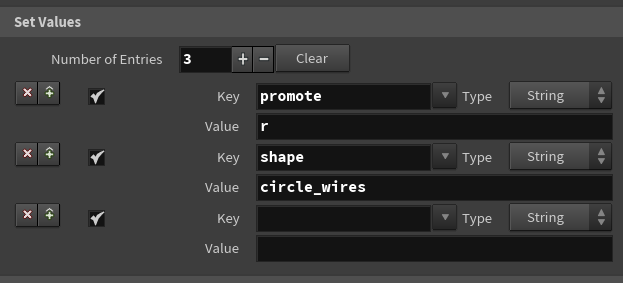

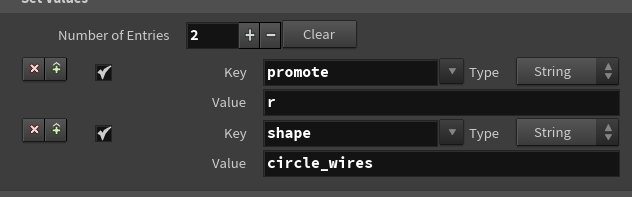

5. 指のジョイントのコントロール形状を設定します。Set Valuesセクションで次のように設定します：
   • Number of Entriesの横にあるアイコンをクリックして、プロパティ辞書に新しいエントリを追加します。


   • Key: shape
   • Type: String
   • Value: circle_wires

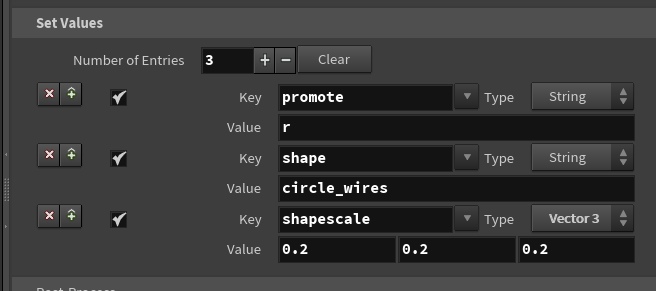

6. 指のコントロールのサイズを設定します。Set Valuesセクションで次のように設定します：
   • Number of Entriesの横にあるアイコンをクリックして、新しいエントリを追加します。


   • Key: shapescale
   • Type: Vector3
   • Value: (0.2, 0.2, 0.2)



7. ガイドジョイントのプロパティを表示するには、以下の手順を実行します。
   • Attribute Adjust Dictionary SOPを選択します。
   • ジオメトリスプレッドシートで、上部ツールバーから を選択します。
   • 指のジョイントについて、properties列のエントリを右クリックし、「Inspect」を選択します。以下のプロパティ辞書が表示されます。

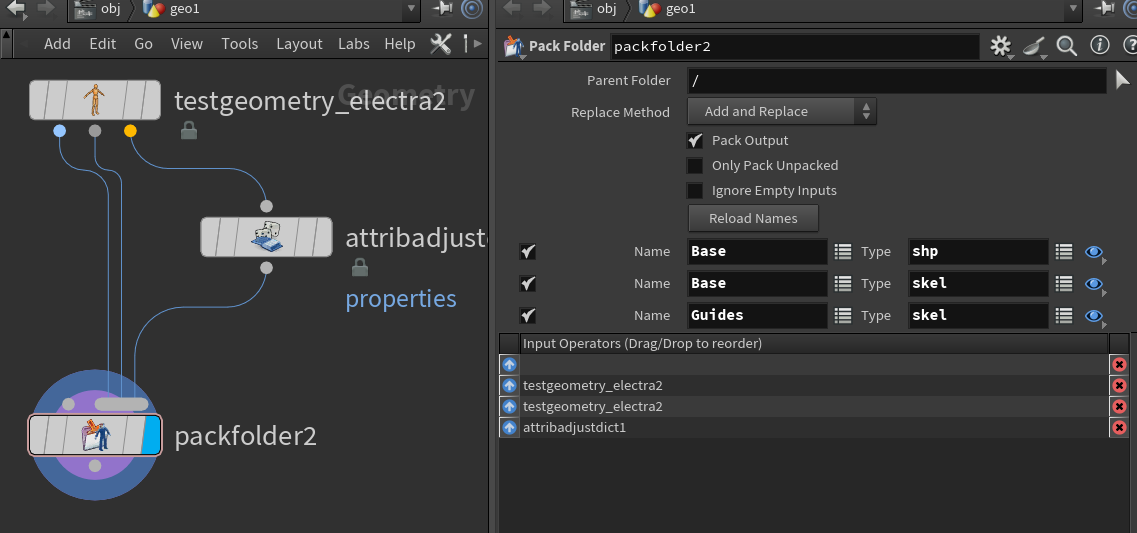

8. 「Houdini20.5 リグ用のスケルトンを準備するパート１」を参照して、Pack Folderを追加します。

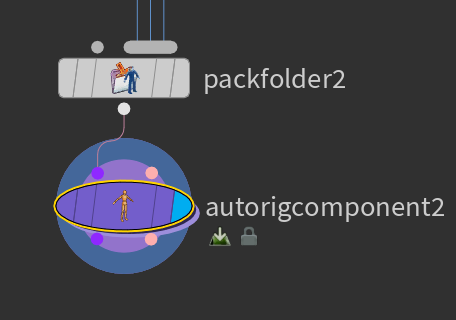

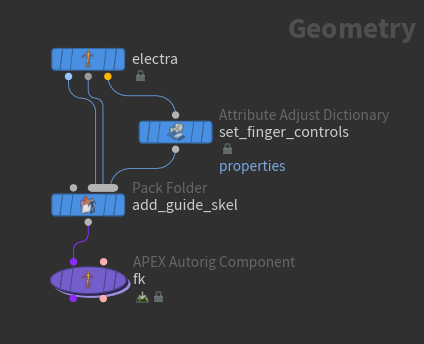

9. Auto Rig Componentを追加します。

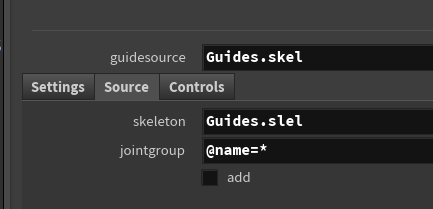

10. APEX Autorig Component SOPでの設定は次のとおりです：

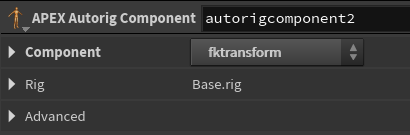

    • Component Sourceをfktransformに設定


    • Sourceタブで、skeletonをGuides.skelに設定

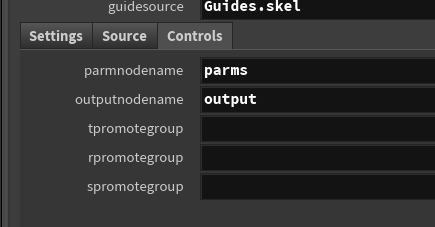

    • Controlsタブで、tpromotegroup、rpromotegroup、spromotegroupパラメータをクリアします。

      これにより、fktransformコンポーネントによってジョイントがコントロールにプロモートされないようにします。


11. fktransformコンポーネントによって取得されるコントロールプロパティを表示するには、以下の手順を実行します。
    • fk APEX Autorig Component SOPを選択
    • ビューポート上でEnterキーを押す

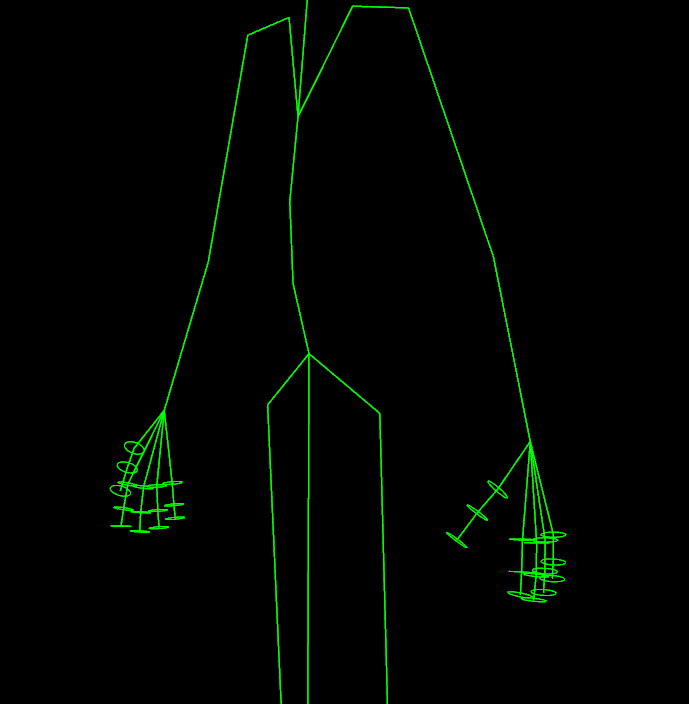

      プロパティを設定した指のジョイントに回転用のコントローラーが追加されたことがわかります。
