パーティクル発生のフィルタリング・・・オブジェクトを使った密度の調節

パーティクルのエミッターに Emit from Geometry を使用する場合、Emmisition Type を Volume とする事でジオメトリーの内部に均一なまばらにパーティクルが発生します。
このパーティクルの発生密度を調整する時に、Filterby Volmeを使用する事が出来ます。






この時に [タスク]Particles > Wmission Control > Filterby Volme の「Volume」にエミッターとなっているオブジェクトを渡し、Use Falloff:ON とすると、ジオメトリの内部と外側でパーティクルの発生密度を変える事が出来ます。
減衰の具合は Falloff Profile のカーブに因って変更できます。

ICE_FilterByVolume2_2b.jpgICE_FilterByVolume2_2c.jpg ICE_FilterByVolume2_2d.jpg

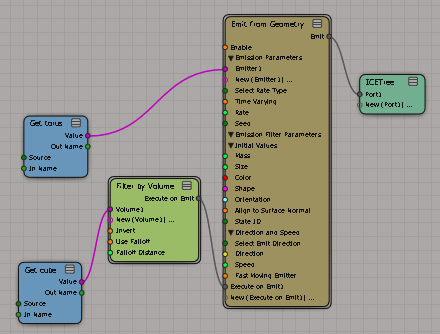

エミッターとなっているオブジェクト以外のジオメトリーを使用する事も可能です。





複数のジオメトリ(ここではエミッターとそれ以外)によるフィルタリングを重ねたり、両方同時にフィルタリングを行うように、ICEツリーのちょっとした組み変えで異なる結果を得る事が出来ます。

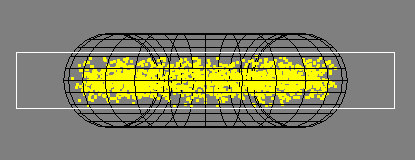

二つのフィルタリング効果を重ねる



二つのフィルタリングを同時に行う
